描述：SDP-300便攜式接觸角測量?jì)x是采用光學成像的原理，通過圖像輪廓分析方式測量樣品表面接觸角、潤濕性能、表面能等性能，手持式接觸角測量?jì)x是一款適用于室外及大尺寸樣品表面性能測試的設備，該設備體積小、方便攜帶、性?xún)r(jià)比高、測量精度高、低角度精確測試，至今已為京東方、柔宇顯示、旭飛光電、華顯光電等眾多公司解決大尺寸樣品清洗后測量問題。
| 品牌 | 其他品牌 | 產地類別 | 國產 |
|---|---|---|---|
| 價格區間 | 面議 | 儀器種類 | 視頻光學接觸角測定儀 |
| 儀器類型 | 便攜式 |

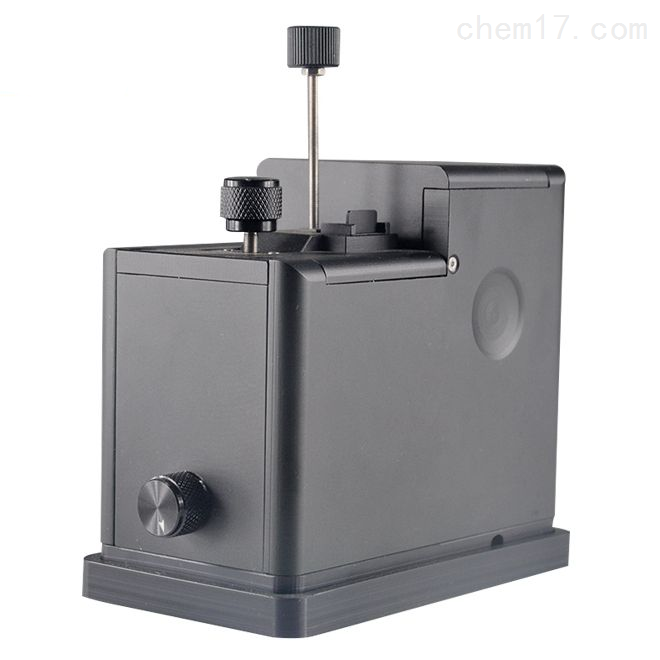

SDP-300便攜式接觸角測量?jì)x
一·概述（Summary）
接觸角（Contact angle）是指在氣、液、固三相交點處所作的氣-液界面的切線，此切線在液體一方的與固-液交界線之間的夾角θ，接觸角測量是現今表面性能檢測的主要方法。
SDP-300便攜式接觸角測量?jì)x是采用光學成像的原理，通過圖像輪廓分析方式測量樣品表面接觸角、潤濕性能、表面能等性能，手持式接觸角測量?jì)x是一款適用于室外及大尺寸樣品表面性能測試的設備，該設備體積小、方便攜帶、性?xún)r(jià)比高、測量精度高、低角度精確測試，至今已為京東方、柔宇顯示、旭飛光電、華顯光電等眾多公司解決大尺寸樣品清洗后測量問題。
二·應用（Application）
接觸角測量?jì)x廣泛應用于各個行業領域，在手機制造、玻璃制造、表面處理、材料研究、化學化工、半導體制造、涂料油墨、電子電路、紡織纖維、醫療生物等領域，接觸角測量已經成為了一項評估表面性能的重要儀器。
（部分測試功能需要選購專門附件完成）
1. 液體在固體表面的鋪展、滲透、吸收等潤濕行為，座滴法測量靜態接觸角；
2. 材料在固體表面的前進角、后退角、接觸角滯后、滾動角、動態接觸角測量；
3. 吸收材料的連續實時研究及過程記錄，接觸角隨時間變化曲線分析；
4. 各種特殊材料的接觸角測量，如粉末、彎曲曲面、超疏水/超親水樣品；
5. 懸滴法測量各種液體表界面張力及其極性、色散分量；
6. 計算固體表面自由能（Surface free energy），及其極性色散分量分析；
7. 分析液體在固體表面的粘附功（Adhersion），評估固體表面均勻性、清潔度等。
三·設備原理（Principle）
如上圖、接觸角測量?jì)x主要由光源、注射單元、采集系統、分析軟件四大部分組成，設備采用光學成像的原理。
光源采用密集LED冷光設計，發光均勻，圖像清洗，壽命長；
注射單元采用手動旋鈕式精確滴液，滴液穩定，精度高；
采集系統采用微型工業級顯微鏡，日本進口CCD相機，拍攝穩定，圖像清晰，真實可靠，鏡頭采用德國工業級進口配置，成像無畸形失真；
分析軟件功能強大，具備一鍵式全自動擬合能力，具備*的擬合方法，滿足各種液滴形態的精確擬合;
四·技術規格（Specifications）
| 接觸角主機 | |
| 外形尺寸 | 135mm（長）*72mm(寬)* 120mm(高) |
| 重量 | 1.16KG |
| 電源 | 220V / 60HZ |
| 光源系統 | |
| 光源 | 密集的LED可調節白色基調工業級冷光源 |
| 壽命 | 使用壽命達貳萬伍仟小時以上 |
| 注射單元 | |
| 注射器 | 配套高精密石英注射器、容量250μL |
| 滴液 | 手動控制進液，精度可達0.2μL |
| 注射單元移動 | 上下20mm; 左右15mm |
| 采集系統 | |
| CCD | SONY*高速工業級芯片、25幀/S、130W像素 |
| 鏡頭 | 微型高清工業級顯微鏡 |
| 采集系統調節 | 5mm微調、視角角度可調（平視、俯視、仰視等多視角觀察） |
| 分析軟件 | |
| 接觸角測量范圍 | 0-180° |
| 接觸角測量精度 | ±0.1° |
| 表面張力測量范圍 | 0-2000mN/m |
| 表面張力測量精度 | 0.01 mN/m |
| 分析軟件功能 | 1、國內*的接觸角測量分析軟件自動擬合法（一鍵自動擬合， 不存在人工誤差）包括：圓法擬合（Circle method）、橢圓/斜 橢圓擬合法（Ellipse/Oblique ellipse）、LY、微分橢圓法/微 分圓法（Differential circle / Differential ellipse）； 2、動態接觸角擬合（批量擬合多張圖像）包括：潤濕性能測試 （Wettability）、視頻連續擬合計算（Video analysis）；
|
五·符合國家的相關標準（Accord with national standard）
1.GB/T 24368-2009(玻璃表面疏水污染物檢測)；
2.SY/T5153-2007（油藏巖石潤濕性測定方法）；
3.ASTM D 724-99（2003）（紙的表面可濕性的試驗方法）；
4.ASTM D5946-2004（塑料薄膜與水接觸角度的測量）；
5.ISO15989（塑料薄膜和薄板電暈處理薄膜的水接觸角度的測量）；
六·產品特點（Product features）
動態拍攝、視頻快速測試數據，可以連續性記錄測試接觸角的變化，再由軟件自動批量擬合；
