高溫真空接觸角測量?jì)x

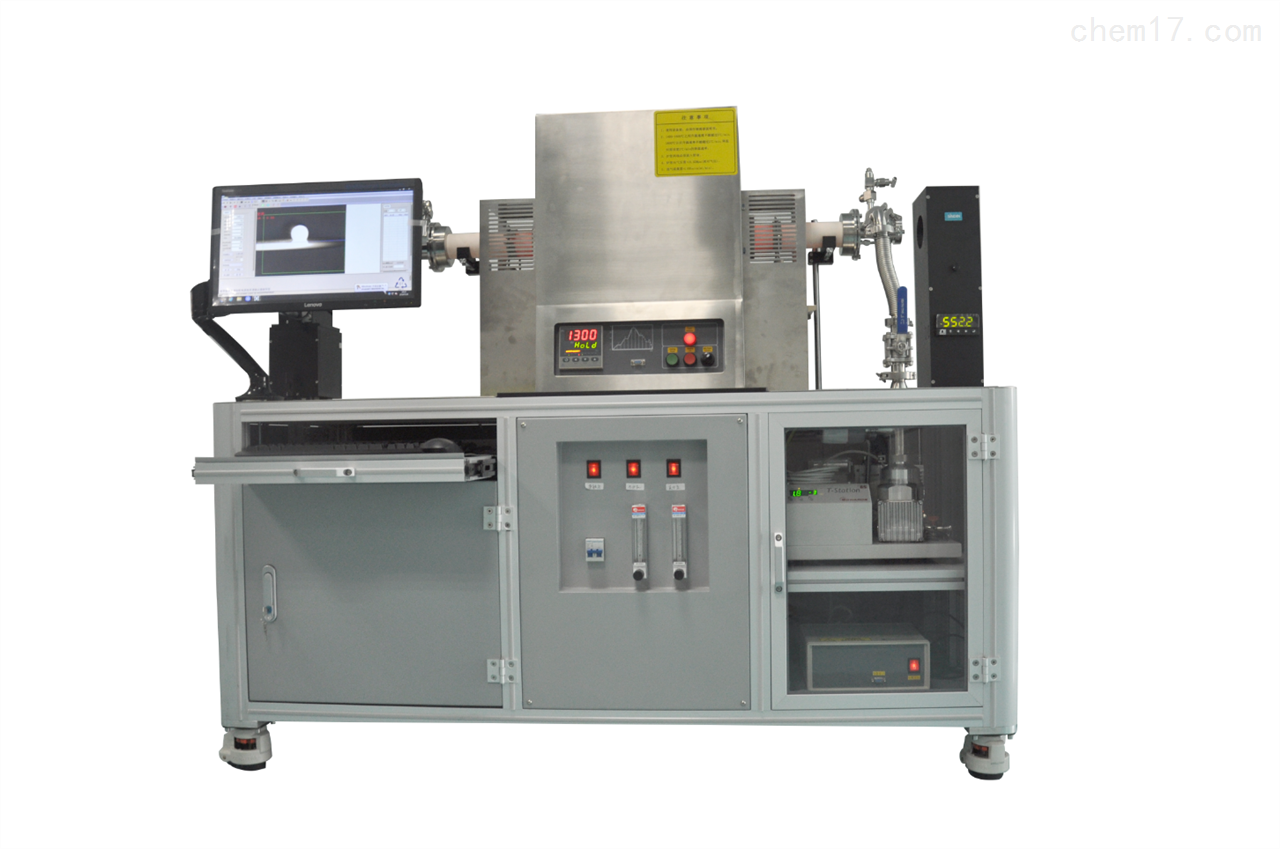

1500高溫真空接觸角測量?jì)x

一·概述（Summary）

接觸角（Contact angle）是指在氣、液、固三相交點處所作的氣-液界面的切線，此切線在液體一方的與固-液交界線之間的夾角θ，接觸角測量是現今表面性能檢測的主要方法。

SDC-1500高溫真空接觸角測量?jì)x是采用光學成像的原理，通過圖像輪廓分析方式測量高溫狀態下樣品表面接觸角、潤濕性能、表界面張力、表面能等性能，設備通常用于檢測金屬材料表面性能，設備性?xún)r(jià)比高、加熱穩定、真空度高、功能全面、可滿足各種金屬材料科研需要。

二·應用（Application）

1、冶金行業（Metallurgy）：分析熔液如鋼液、鋁液、銅液高溫條件下的表面張 力值；在基于分析接觸角及表面張力的基礎上，控制合理潤濕范圍，查找有效的去除  冶煉過程中爐垢的辦法

2、焊接行業（Welding）：分析焊料與焊接體的接觸角值以及焊料熔液的表面張力，從而有效地提升焊接強度

3、合金行業（Alloy）：分析材料組份的表面張力值，提高合金材料間的互相結合程度

4、制陶及玻璃行業（Pottery and glass）：分析加熱過程中的燒結、軟化、熔化到液化全過程的輪廓變化進行監測，分析陶瓷或玻璃的表面張力值

5、瓷釉（Enamel）：釉面表面潤濕性分析，提升釉面的表面強度

6、煤炭及電力行業（Coal and electricity）：分析煤炭的表面張力值，控制合理的潤濕性，有效去除爐垢

7、其他高溫要求的測試（Other）：分析熔液的表面張力值以及熔液與固體材料之間的接觸角值，分析不同溫度或隨時間變化的表面張力和接觸角值。

三·設備原理（Principle）

如上圖、接觸角測量?jì)x主要由光源、高溫系統、真空系統、采集系統、冷卻系統、分析軟件六大部分組成，設備采用光學成像的原理。

光源采用密集LED冷光設計，發光均勻，圖像清晰銳利，壽命長；

高溫系統標配采用國內*的高溫爐（可定制進口高溫爐），30編程高溫加熱設施加熱穩定，密封性強，受熱均勻；

真空系統采用進口真空分子泵，極限真空度高，抽真空穩定，配備進口真空計量程廣；

采集系統采用黑白進口CCD相機，拍攝穩定，圖像清晰，真實可靠，采用德國工業級超遠焦距變倍變焦鏡頭，0.7-4.5倍放大可調，成像無畸形失真；

冷卻系統采用雙循環水冷裝置，工作時間長，溫度可調，能更好的達到降溫效果避免監控部分過熱帶來的隱患；

分析軟件功能強大，具備一鍵式全自動擬合能力，具備*的擬合方法，滿足各種液滴形態的精確擬合；

四·技術規格（Specifications）

五·符合國家的相關標準（Accord with national standard）

1.GB/T 24368-2009(玻璃表面疏水污染物檢測)；

2.SY/T5153-2007（油藏巖石潤濕性測定方法）；

3.ASTM D 724-99（2003）（紙的表面可濕性的試驗方法）；

4.ASTM D5946-2004（塑料薄膜與水接觸角度的測量）；

5.ISO15989（塑料薄膜和薄板電暈處理薄膜的水接觸角度的測量）；

六·產品特點（Product features）

1. 主機采用高強度航空鋁合金結構搭配模塊化設計理念，自主研發的集成芯片電路控制，采納進口接觸角設備的設計精華與配置，保證儀器具有*的穩定性；
2. 加熱系統：國內*的高溫爐廠家采用硅鉬棒加熱元件，有效加熱恒溫區長度φ50mm*120mm，智能化30段可編程溫度控制，高升溫速率≤10℃/min，控溫精度，1000℃以下，±0.1℃，1000℃以上，±1℃；
3. 雙溫度監控系統，外置與內置同時具備，測溫熱電偶，*品牌，材質為鎢錸合金，測量精度±0.1℃，可實時監測加熱爐內溫度；
4. 接觸角測試的同軸雙視窗法蘭裝置，內置熱電偶測溫位置，內置真空系統及保護氣體管路，內置雙水冷裝置。觀察視窗直徑不低于20mm。視窗材質采用進口石英材質并可拆卸更換；
5. 設計光學系統調節機構，光學成像傾斜度，-10~10°連續可調，精度±0.1°；左右前后±25mm可調，高度±10mm；光學系統可實現配合樣品放置快速位置切換，行程不低于150mm，并具備鎖止機構；快速準確可調的光學系統，確保樣品放置及視野調節準確便捷；
6. 采用工業級密集可調LED冷光源系統（壽命25000H以上），保證成像更清晰，同時避免額外熱度所導致的小液滴揮發；
7. 采用高性能日本*工業機芯，遠焦距工業級遠心變焦變倍鏡頭，基本可達到圖像無失真情況，確保好的成像效果；
8. 采用USB2.0標準接口，數據傳輸速度快，兼容性高，成像穩定性強；
9. 提供德國進口的接觸角測量校準樣，確保儀器的精準性，角度校準標準片3°5°8° ；60°90°120°；115°（選配）；
10. 采集系統設計靈活，適用于絕大部分測量環境，簡單應付多種復雜的樣品表面測量；
11. 擁有*的接觸角分析方法，滿足所有種類液滴成像的精確擬合

1. 采用*的計算方法，軟件已實現全自動擬合避免人為操作造成誤差；
2. 具備雙邊接觸角測量快速擬合功能，更全面量分析液體與固體的表面潤濕性能、更準確的分析表面的實際潤濕情況；
3. 軟件自動生成報告，其中涵蓋Word形式、Excel形式、譜圖形式等多種數據報告；動態拍攝、視頻快速測試數據，可以連續性記錄測試接觸角的變化，再由軟件自動批量擬合；

1.  高溫真空接觸角測量領域，專業的研發技術實力，具有眾多的高溫真空接觸角案例經驗。
