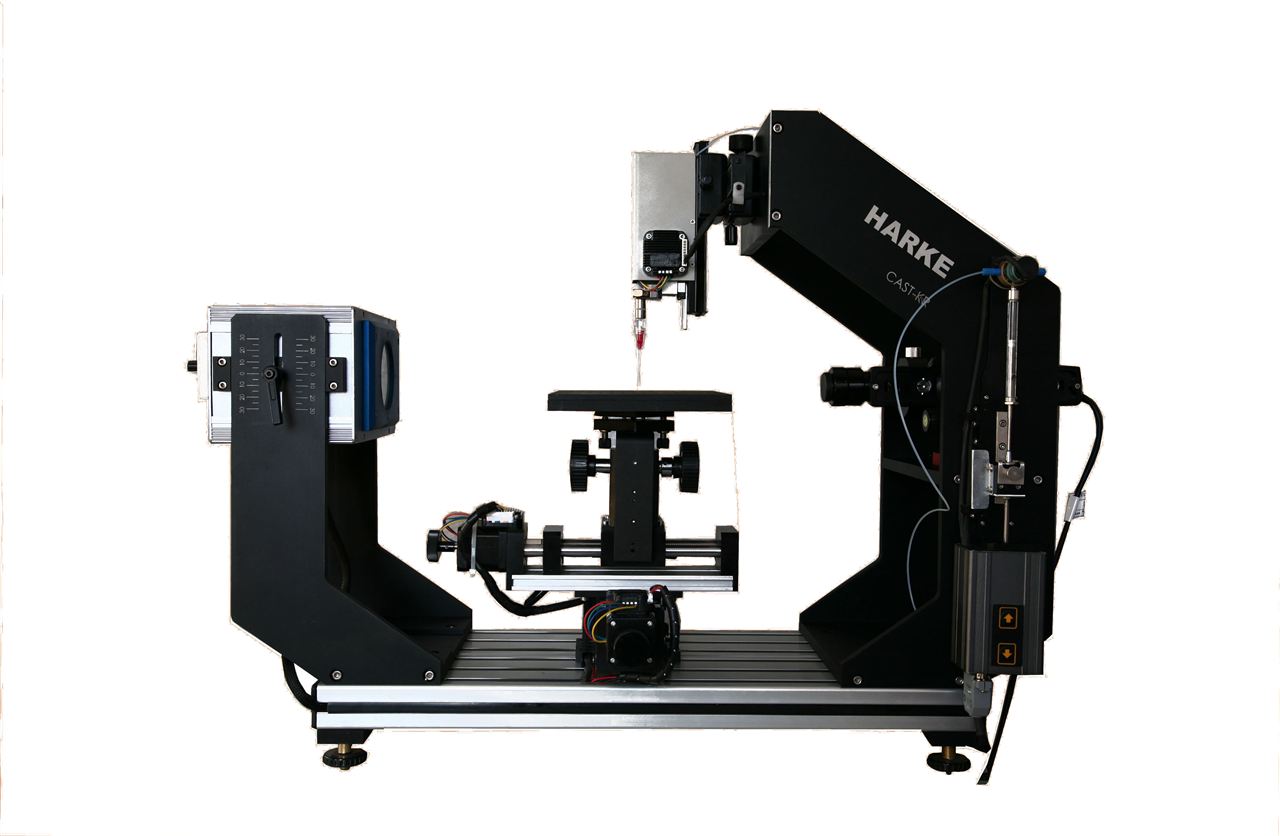

360A接觸角測定儀

          JGW-360A接觸角測定儀

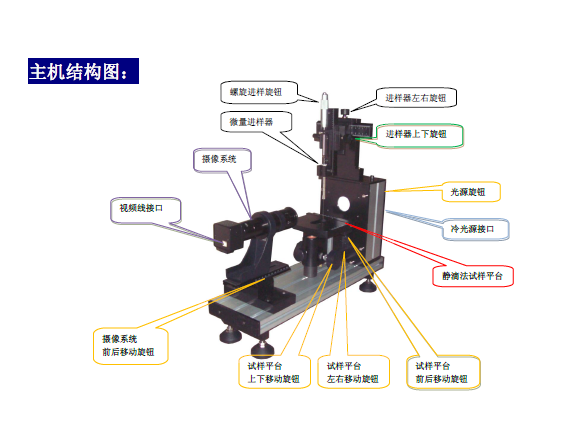

主要技術參數；

1、光學系統：
（1）成像：連續變倍顯微鏡鏡頭；USB 2.0三百萬高像素數字相機，可清晰分析動態液滴，并適用于筆記型計算機操作。
（2）光源：可調亮度單色冷光LED背光光源，圖像中液滴邊緣分辨更清晰；
（3）指標：快拍攝25幀/秒，顯微鏡放大率0.7-4.5倍連續變倍，高分辨率2048*1536。

光學系統說明；
（1 ）光學系統的好壞對液滴形態的清晰與否很重要，我公司提供的是300萬的成像系統；像元尺寸；3.2μmX3.2μm，（如果是6.2μmX6.2μm，那么是120萬像素的）成像分辨率大2048*1536，CCD的無論從像素、像元尺寸、分辨率都比較低，而液滴形態是否清晰對接觸角計算非常重要
（2） 我公司提供的光學系統為變倍、變焦的成像系統，變倍、變焦的成像系統在使用中非常方便，既可以得到大的液滴形態，也可以得到小的液滴形態，而且同樣清晰。清晰大的液滴形態對于接觸角分析方法中的θ/2法、量高法、兩基點法減少人為誤差非常重要，這三種方法需要人為的找基點和輪廓線，那么圖形越小產生的人為誤差越大。如果是變倍不變焦的成像系統購買時需要慎重考慮，變倍不變焦的成像系統在一定焦距范圍內成像能力還可以，如果小的液滴圖片清晰，大的液滴圖片清晰度就會(huì )下降，不利于后接觸角的計算和準確
（3）、光源系統；采用后置反射板的單色冷光LED背光光源，不是LED燈，光線為平行光，不會(huì )產生漫反射現象，液滴形態真實清晰。
2、測試方式：靜滴法、固體表面能、
3、接觸角分析方法：量角法、量高法、自動分析法 、兩基點法
注；提供四種靜態接觸家分析方法，可以根據不同的試驗圖片和使用習慣選擇，靈活方便。
4、拍攝圖像方法：?jiǎn)螐埮臄z、連續間隔拍攝（慢存）、連續拍攝（快存）
5、接觸角測試范圍：0＜θ＜180°
6、測試分辨率：0.01°
7、測試精度： 0.1°
8、實驗平臺調整范圍；
上下；0-65 mm，左右：0-70 mm，前后；0-35 mm
  精度；0.1mm 尺寸；130X120 mm
9、一維前后調整平臺范圍；前后；0-100 mm  精度；0.1mm
10、儀器底座；采用航空鋁型材，不變形，平面度0.01 mm
11、進樣方式：
 （1）手動；微量進樣器 100微升  1個 50微升： 1個
 （2）調整裝置；
進樣器調整裝置調整范圍；上下；0-100 mm，左右：0-100 mm
螺旋進樣旋鈕調整范圍0-50mm，采用高精度手動絲桿推進加樣裝置，保證加液的平穩和
說明 ；進樣器調整裝置可上下、左右移動，可以快速將針頭移動到所需位置，使用非常方便、快捷
12、數據庫管理功能，實驗數據、報告可保存、多條件查詢，打印，實驗報告可分為多個試樣報告格式和單個報告格式，可滿足客戶多樣化要求，操作系統；WIN7
軟件功能介紹
1、拍攝圖像方法：?jiǎn)螐埮臄z（瞬間凍結）、連續間隔拍攝（慢存）、連續拍攝（快存）
凍結” ：凍結圖像，凍結視頻顯示區圖像，凍結圖像并同時保存“jpg”圖象，圖象名稱為“yymmnn-hhnn.jpg”(如：2003年9月16日9時22分保存的圖象名稱為“030916-0922.jpg”)。凍結后可以直接進行接觸角的測量與計算。
打開” ：可調用歷史圖象，默認調用凍結的“jpg”圖像，可通過點擊文件類型選擇“bmp”，從而調用“bmp” 圖像?；蛘呖梢詮腄盤靜滴法歷史圖像中根據實驗條件；例如時間、實驗員等。查閱歷史圖像，并可以從新計算分析。
“快照” ：連續拍攝，并自動保存圖片。默認為（一張圖片/秒），可選擇連續快照的時間間隔。    再點“停止”結束連續拍攝。“瀏覽” ： 圖像瀏覽，以縮略圖的方式，瀏覽快照圖像， 用以選擇圖片并雙擊打開，從而進行測算。

2、分析方法；
1、量高法、基點法、自動分析法
2、通過移動曲線尺，后左旋是計算的是左接觸角，右旋計算的是右接觸角。此種方法效率較低，但是有些高校老師習慣使用，所以一直保留量高法介紹；凍結圖片后，按順序用鼠標左鍵點擊液滴的左、右端和液滴頂端。結果自動計算并顯示。（如需快速分析，可直接測量，無須凍結圖象）。如點擊有誤差，可點擊鼠標右鍵，取消選定，重新測算。
基點法介紹；
1、點選“基點”項。
2、用鼠標點取兩基點，先左后右，結果自動計算并顯示。如果點擊錯誤，可以點擊鼠標右鍵，取消選定，重新測算。如下圖所示：
自動分析法介紹
1、勾選“自動”項
2、點擊“凍結”。也可以從“靜滴法歷史圖像”調閱圖像進行計算。
3、點擊快捷鍵“計算”按鈕，程序自動計算結果并顯示。

 注；由于是完全自動分析，此方法對圖片質量有一定要求。

說明；自動計算和自動分析是不同的，所有的的分析方法都可以自動計算，但由于有的試驗方法存在找基點和輪廓線的問題會(huì )存在人為誤差。建議盡量采用
自動分析法 ；完全自動分析，不用人為找基點和輪廓線。軟件自動識別基點和輪廓線，計算出接觸角度。此種分析不存在人為誤差，是比較理想和準確的分析方法。
另外，配備好的成像系統也可以減少誤差，使用過這種儀器的人都了解，圖片的清晰度可以有效減少計算時的人為誤差

保存實驗數據打印實驗報告：

點擊“單個報告”會(huì )直接生成EXCEL或PDF文件，文件名默認是所分析的圖像名。見以下圖片

點擊“平均報告”會(huì )生成平均值EXCEL文件，適合一組多個實驗，文件名默認當前時間。
