一鍵式快速影像測量?jì)x

產品簡介

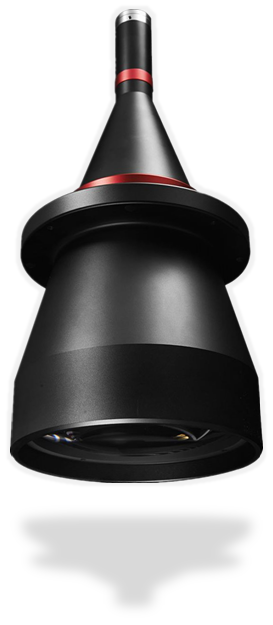

一鍵式快速影像測量?jì)x通過一個大視角大景深的遠心鏡頭，將產品輪廓影像縮小數倍或數十倍后傳遞至幾百萬像素高分辨率CCD相機上做數字化處理，再由有著強大計算能力的后臺繪圖測量軟件完成按照預先編程指令快速抓取產品輪廓圖，后和以高像素相機微小像素點形成的標尺進行對比后計算出產品尺寸，同時完成對尺寸公差的評價。

產品簡介：

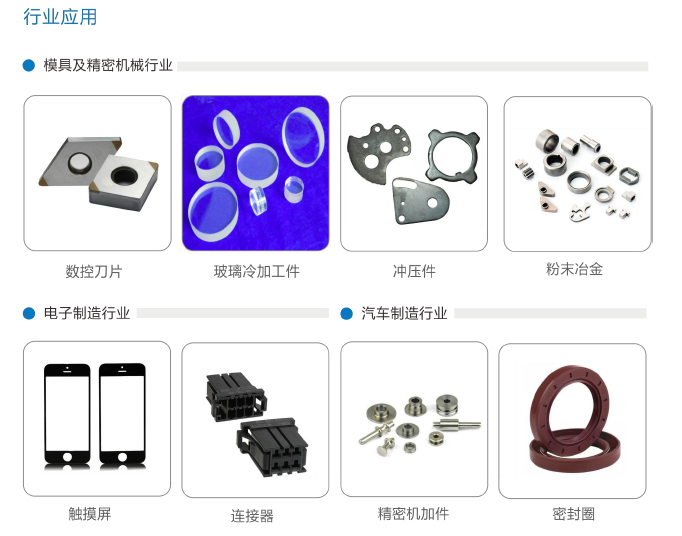

一鍵式快速影像測量?jì)x通過一個大視角大景深的遠心鏡頭，將產品輪廓影像縮小數倍或數十倍后傳遞至幾百萬像素高分辨率CCD相機上做數字化處理，再由有著強大計算能力的后臺繪圖測量軟件完成按照預先編程指令快速抓取產品輪廓圖，后和以高像素相機微小像素點形成的標尺進行對比后計算出產品尺寸，同時完成對尺寸公差的評價。被廣泛的應用在精密螺絲、精密彈簧、齒輪、手機外殼、手機玻璃、精密五金配件等尺寸較小的產品及零部件的批量快速測量上。

一鍵式快速影像測量?jì)x

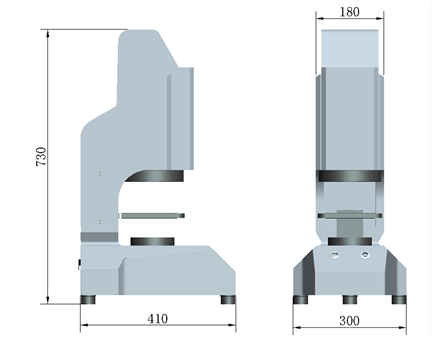

產品型號：PZ-100Y

 簡單：簡單操作，數據輕松應用

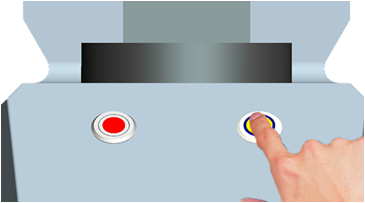

僅需一鍵，完成測量；

自動識別位置及原點，無需擺正；

利用一只鼠標，即可完成設定選用等設置；

一鍵點擊，即可制作檢測結果報告書；

快速：數秒內完成測量

數秒完成多個產品測量；

一次測量位置可達99處；

一次多可測99個對象；

都能得到相同測量結果

測量精度≤5μm，重復精度±1μm；

任何人操作均可得到相同測量結果；

輕松調整焦點，輕松識別邊緣線；

 智能：智能化軟件設計，自動判定結果

牢記測量圖形，對放置于測量區域內產品朝向位置自動檢測并測量；

模板自動儲存，便于再次測量；

自主編輯報表格式，自動導入測量結果并保存；

自動計算差值并評定OK / NG；

 豐富輔助功能，任何人都能通過簡單操作進行測量

點、線、圓和圓弧間的測量項目和角度測量都集中于一個標簽；

可使用中線等虛擬線進行復雜測量；

豐富的應用工具和幾何公差工具；

只需圈繞目標物范圍，即可自動抽取“線”、“圓”、“圓弧”等要素，從而進一步節省設定所需的時間

操作簡單, 只需要一個鼠標即可完成

只要從菜單中選擇測量?jì)热?，在?huà)面上大致點擊測量點即可。一邊從整體上確認目標物，一邊通過簡單的鼠標操作直觀地進行設定。

放置后僅按一鍵即可測量，名副其實的全自動測量

 真正意義上的“放置后僅按一鍵即可測量”的新功能，進行單純的尺寸測量時無需設定。如同使用游標卡尺或千分尺一般，任何人都能馬上學會(huì )使用。

大幅縮短測量和記錄所需時間

牢記測量對象形狀，對放置在座標臺上的位置和朝向自動檢測后進行測量，無需定位或固定夾具；

一次識別多 99 處測量點，即便增加測量位置，也不會(huì )多花費測量時間；

一次性測量放置在座標臺上的多個測量對象，無需對相同測量對象進行單次測量；

測量結果全部自動保存到主機內部，可按測量日期、時間、批號、序列號、擔當人等信息進行搜索，數據的追溯管理更簡單。；

檢測結果報告書及統計報告也可通過點擊一鍵完成制作。無需數據傳輸及電腦輸入等繁瑣過程。
