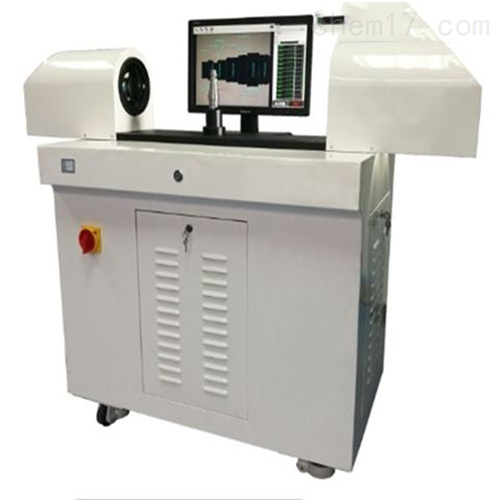

臥式快速影像測量?jì)x

臥式快速影像測量?jì)x產品介紹：

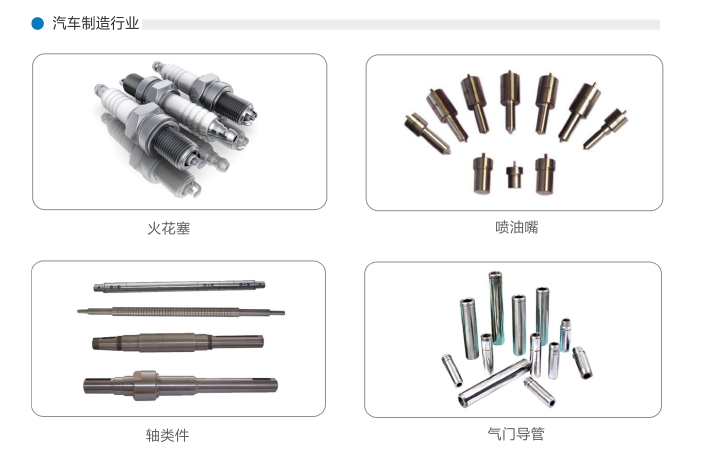

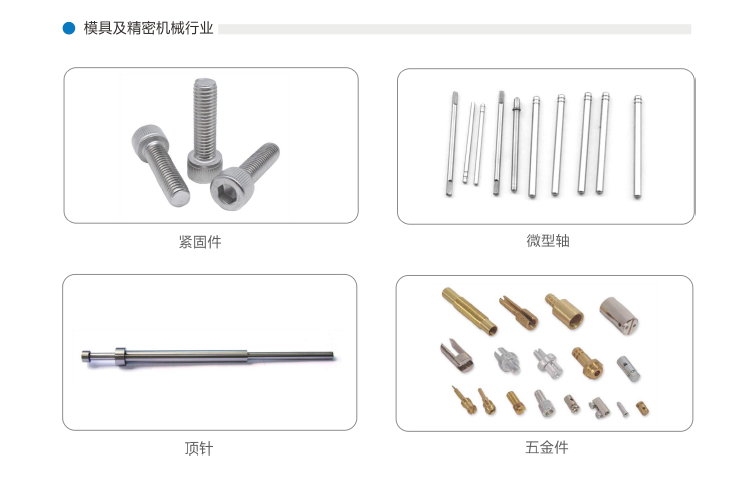

臥式快速影像測量?jì)x是高精度系列，產品功能與立式的功能基本保持*，但由于結構的不同，所以在某些應用場合，臥式的優勢更突出。特別適用于圓柱，圓錐類的易豎著放置，不易平著放置的旋轉曲面物體測量，如螺栓，精密微型軸，氣門導管，噴油噴嘴，火花塞，測量該類物體直接豎著放置載物臺即可測量，如果是用立式的測量，不宜水平放置，需要有工裝夾具定位，即耗人耗時，又影響測量精度。

技術規格：

1．測量范圍： 100X60mm

2、測量精度： ±2µm

3、重復精度： ±1µm

4、測量速度： <2秒

5、鏡    頭： 雙遠心鏡頭

6、照明系統： LED平行光源/LED環形光源

7、圖像傳感器：1000萬像素圖像傳感器

8、外形尺寸（長,寬,高）：125cm*75cm*112cm

9、配腳踏觸發測量開關

軟件功能：

1、要素工具：

  （1）點（可任意取邊緣點）、值點、弧環值點

  （2）直線、峰值線、中心線、測量?jì)x線、圓

  （3）峰值圓、圓弧、峰值圓弧

2、輔助工具：

  （1）點：線線交點、線圓交點、圓圓交點、圓心、圓弧圓心、中點

  （2）線：平分線、點線中線、點點中線、垂線、平行線、近似直線、線的結合、點圓切線

  （3）圓：中間圓、輔助圓、內切圓、近似圓、圓的結合

  （4）坐標：點線定坐標系

3、測量工具：點點距離、點線距離、線線距離、點圓距離、線圓距離、圓圓距離、圓徑、弧度、角度、 R角、C面；

4、合格/不合格判斷：可設置標準值上下限公差，測量結果超過公差，自動報警（OK綠/NG紅）；

5、測量設置：*測量零件前，需設置測量項目和對零件圖樣進行注冊，然后保存。以后測量該類零件時導入設置文件即可。保存設置文件的數量不限。

6、結果保存與導出：一鍵以EXCEL方式導出測量結果；

7、結果統計分析：包括測量零件的數量、OK數、NG數、合格率、大值、小值、平均值、6σ 、  4σ 、 3σ 、 CP 、CPK等等。

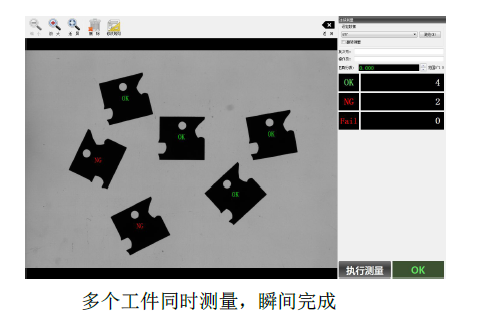

8、要視野范圍內，可同時測量多個工件。

臥式快速影像測量?jì)x標準配置：

主機 1臺；

品牌電腦 1臺；

OVG圖像測量軟件 1套 (裝入電腦，帶加密鎖1個)；

操作手冊 1本；
