全自動CNC影像測量?jì)x

 全自動CNC影像測量?jì)x

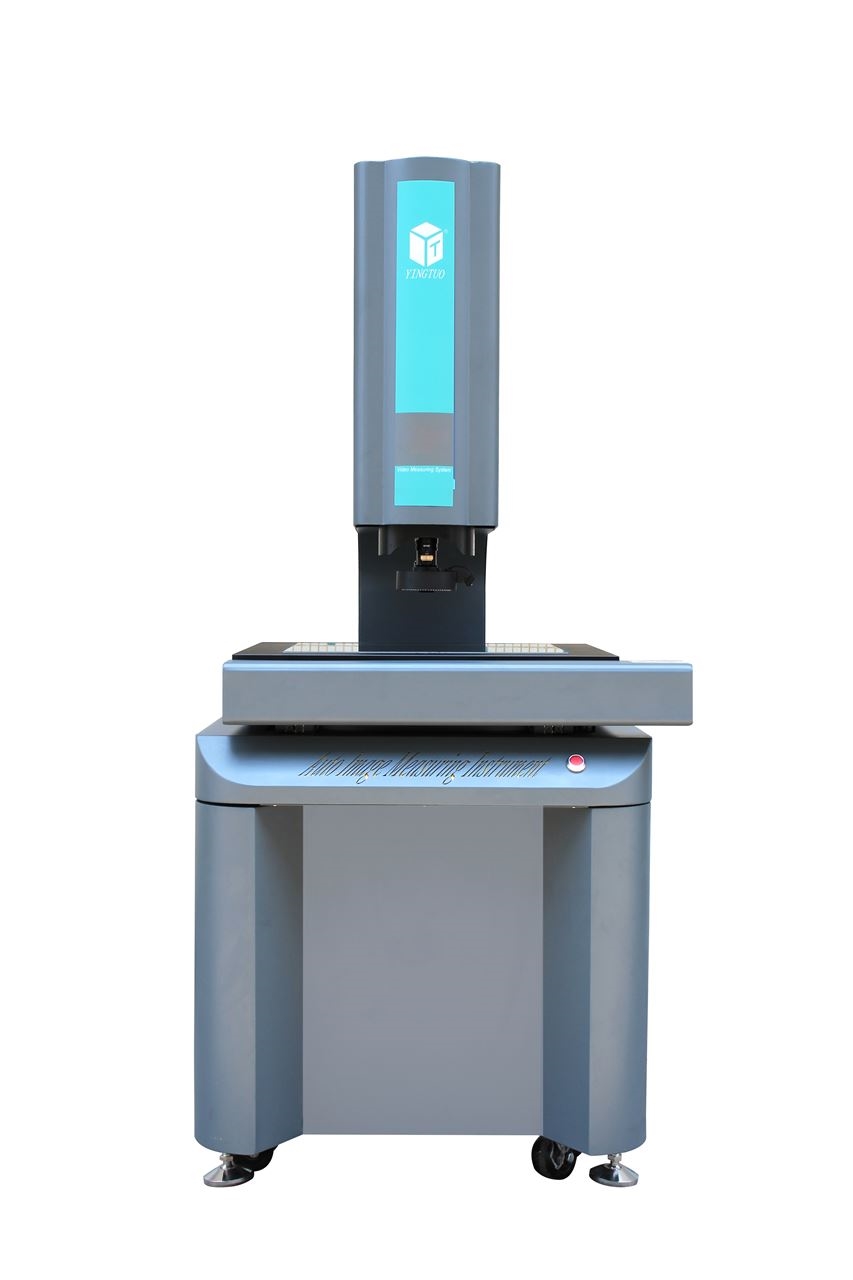

D-4030CNC全自動CNC影像測量?jì)x結構美觀大方，操作簡便，結合本公司自主研發的測量軟件，可實現準確的工件測量。廣泛應用于機械制造、電子、汽車、五金、塑料、模具等行業，可以對工件尺寸、形狀和位置公差進行精密檢測，從而完成零件檢測、外形測量、過程控制等任務。

全自動CNC影像測量?jì)x產品特點：

 具有快速對焦、自動尋邊、強大的編程和自動測量功能
采用亞像素細分技術，提高圖像邊界分辨能力
操縱桿/鼠標操作，方便易用
程控恒流驅動式八區表面冷光源，可適應復雜的工件測量
激光指示器指示測量位置，方便快速定位
在線SPC數據處理分析，大批量治具測量功能
三軸伺服控制，定位精度高速度快，XY速度可達200mm/s，運行平穩
自主開發的嵌入式模塊控制系統，將復雜的控制系統集成在儀器內部，穩定性更高
采用花崗石底座，性能穩定，不易變形
選配MCP簡易測頭，可做簡單三維測量
選配自動變倍可實現多倍率下高效測量

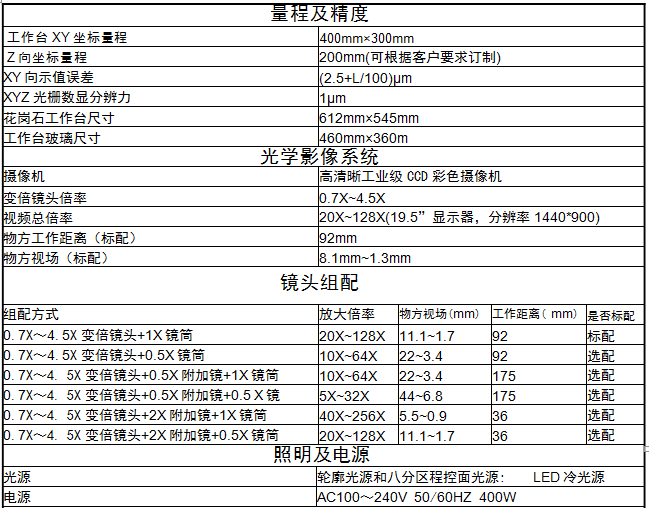

                                                                          產品參數：

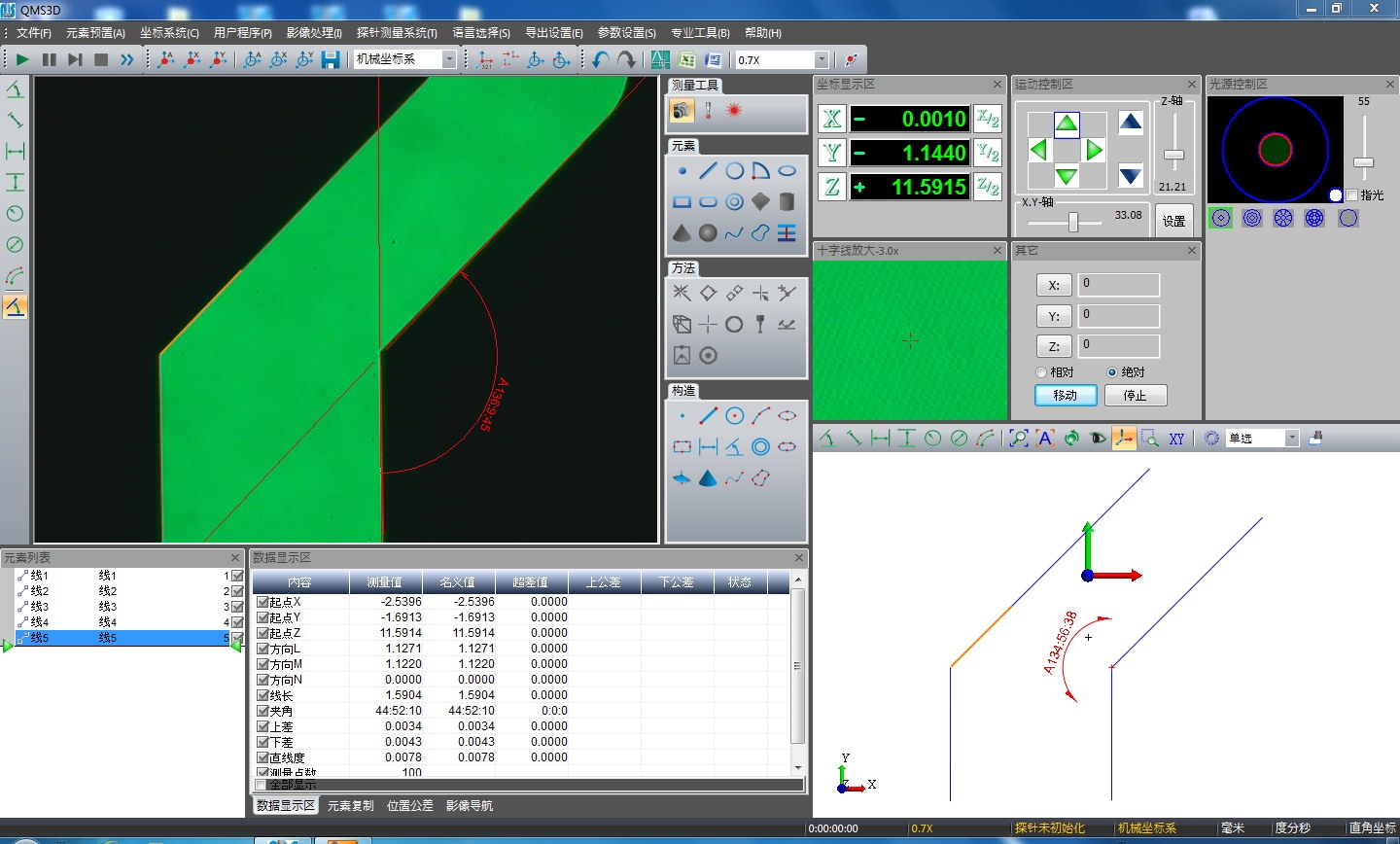

D-4030CNC全自動CNC影像測量?jì)x測量軟件介紹：

1、元素測量：
能直接測量12種幾何元素（點、直線、平面、圓、圓弧、橢圓、鍵槽、圓柱、圓錐、球、距離、角度）。所測元素類型較多。

對用戶感興趣的距離與角度元素，既可作測量元素對待（可通過一次測量直接獲得所需結果），又可作構造元素對待（構造方法靈活多樣，構造功能極其強大），從而增加了求距離和角度的靈活性與方便性。

對八種基本的基本元素（點、直線、平面、圓、圓弧、圓柱、圓錐、球），可作自動判斷元素類型的測量

2、 元素構造：
 能對測量結果窗口中的元素（測量元素﹑構造元素和預置元素）用14種構造法（【提取】、【縮放】、【平移】、【組合】、【平行】、【垂直】、【投影】、【鏡像】、【對稱】、【旋轉】、【相交】、【相切】、【分割】、【統計】）構造12種幾何元素。引入了廣義《點》元素和廣義《直線》元素的概念。將《距離》元素定義為向量元素，用于元素的平移。能對同一工件同一元素的多次測量結果進行【統計】。

3、 特征參數：
 幾何元素的特征參數豐富（包括基本特征參數和繪圖特征參數。詳見“幾何元素特征參數一覽表”），不僅能準確描述幾何元素的形狀﹑方位與尺寸﹐還為增強幾何元素的構造功能和繪圖功能奠定了基礎。

4、 形位公差：

 能測量計算4種形狀公差（直線度、平面度、圓度、圓柱度）和6種位置公差（平行度、垂直度、傾斜度、位置度、同軸度、對稱度）。計算各種形位公差的數學模型完全符合國標 GB/T 1182—1996 的規定。

5、 圖形功能：
 有強大的基本幾何元素的圖形處理功能（縮放、平移、窗口顯示、全屏顯示、主視圖、俯視圖、右視圖、后視圖、仰視圖、左視圖等功能）,使測量結果變得更加形象、直觀。

6、 報表功能：
測量和構造結果的報表十分豐富（有文字報表，動態圖文混合報表，動態測量點誤差圖形報表等多種報表），對報表均能作為工程文件儲存與開啟，還有顯示測量元素特征參數的飛梭報表。

7、 報表文件導出功能：
 對各種報表文件，除具有儲存、開啟、顯示、打印功能外，還具有文件導出功能。能將測量結果數據轉入Word﹑Excel﹑AUTOCAD﹑PRO-E等通用軟件中，脫機進行二次處理。

8、 單位轉換：
 對坐標示值和測量結果能按操作員需求實現長度單位（mm/Inch）和角度單位（度/度分秒/弧度）的相互轉換。

9、 語言轉換：
 現已準備好的“中文簡體”、“中文繁體”與“英文”三種屏幕對話語言已能滿足絕大多數用戶的需求。系統默認的語言與計算機操作系統相*。用戶可通過“參數設置”欄實現中英文切換。
