描述：D-YVM系列大行程全自動影像測量?jì)x主要應用于PCB線路板，網板，塑膠板，背光源板，大尺寸沖壓件，太陽能反光板，TFT面板外型尺寸，LTPS 、OLED面板外型尺寸，32’-85’電視機面殼外形尺寸檢測。
| 品牌 | 自營品牌 | 價格區間 | 5萬-10萬 |
|---|---|---|---|
| 產地類別 | 國產 | 應用領域 | 化工,石油,能源,電子,交通 |
品牌 | 自營品牌 | 價格區間 | 10萬-50萬 |
產地類別 | 國產 | 應用領域 | 電子,交通,航天,汽車,電氣 |

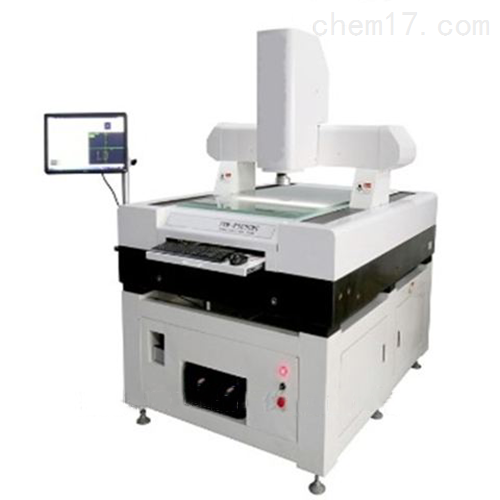

D-YVM系列大行程全自動影像測量?jì)x應用于PCB線路板，網板，塑膠板，背光源板，大尺寸沖壓件，太陽能反光板，TFT面板外型尺寸，LTPS 、OLED面板外型尺寸，32’-85’電視機面殼。
D-YVM系列大行程全自動影像測量?jì)x是本公司推出的中大行程。CNC型影像測量?jì)x。它采用“制滾珠絲桿+精密導軌，結合CNC自動量測軟件，可實現高效、準確的大批量工件測。
項目 | 主要技術參數 | ||||
儀器型號 | YVM-6050CNC | YVM-8060CNC | YVM-12080CNC | YVM-150120CNC | YVM-200150CNC |
量測范圍mm) | 600*500*200 | 800*600*200 | 1200*800*200 | 1500*1200*200 | 2000*1500*200 |
光柵尺 | 英國1UM雷尼紹光柵尺 | ||||
伺服電機 | 日本原裝“松下”伺服電機 | ||||
量測軟體 | YX-CNC | ||||
鏡頭 | 高清變焦倍率鏡頭 0.7~4.5X卡位鏡頭 | ||||
電腦 | 品牌電腦 | ||||
CCD | “TEO”1/2英寸43萬像素彩色攝像頭 | ||||
放大倍率 | 24~156X(可擴展12~312X) | ||||
表面燈源 | 8區程控光源 | ||||
輪廓底光 | 無極連續可調LED光源 | ||||
量測精度 | X.Y Axis:(3+L/200)µm | ||||
重得精度 | 3µm | ||||
傳動方式 | 滾珠絲桿及導軌 | ||||
操作方式 | 程序控制+搖桿 | ||||
工作限重 | 50KG | ||||
外觀尺寸 | 1324*1220*1770 | 1400*2000*1500 | 1600*2200*1500 | 2200*2600*1500 | 2500*3000*1500 |
機器重量（KG） | 1350 | 1800 | 2100 | 2500 | 2800 |
選購件 | “RENISHAW"MCP測頭，”NAVITAR“自動變焦鏡頭 | ||||
