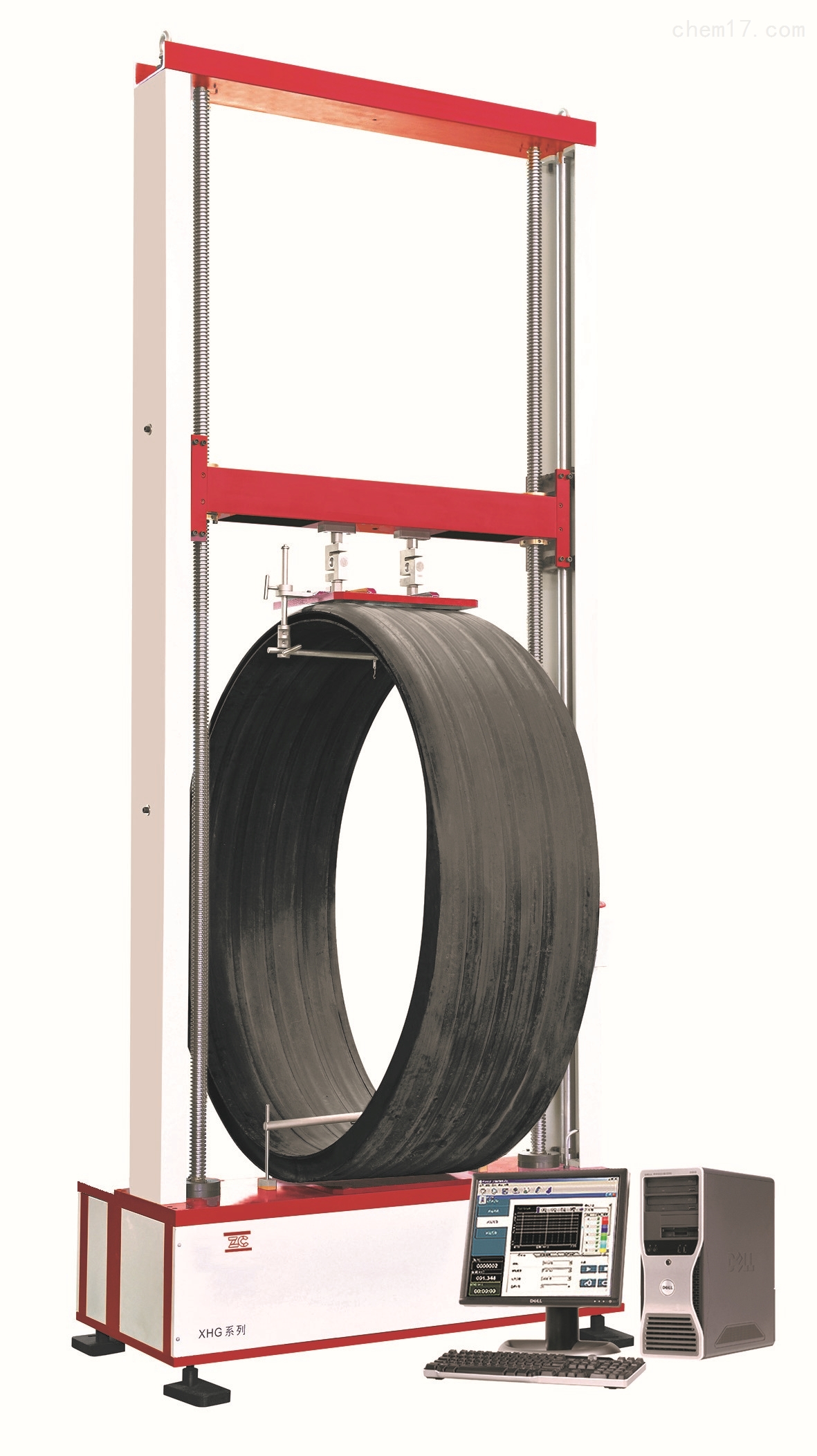

波紋管環剛度試驗機

一、產品簡介：
波紋管環剛度試驗機用于進行管材環剛度試驗、管材環柔度試驗、管材壓扁試驗、管材局部橫向載荷試驗、管材均布載荷作用下剛度試驗、管材徑向剛度試驗變形、管材蠕變比率連續試驗（1000h/42d）、管材撓曲水平等力學性能指標的測試及研究。
二、結構原理：
波紋管環剛度試驗機采用圓弧同步帶輪減速，零間隙滾珠絲杠副傳動，傳動無間隙，使試驗力和變形速度精密控制得到保證。電機通過三級同步帶輪減速以后帶動絲杠旋轉，從而推動移動橫梁在選定的速度下作直線運動以實現各種試驗功能。
三、主機框架：
用型鋼制作，表面經過鈍化、底漆、面漆等工藝處理。
四、傳動系統：
安裝于工作臺下部，由同步齒形帶及同步齒形帶輪所組成，此種傳動系統可有效地消除傳動過程中的間隙和滑移現象，確?？刂频木_性。系統采用二級減速，由兩根同步齒形帶和五個同步帶輪組成。試驗機不應用減速機，采用傳動系統直接減速方式，此種減速方式的優勢有兩點：一是低噪音，二是免維護。
五、重要功能:
1、管材環剛度試驗、管材環柔度試驗、管材壓扁試驗、管材局部橫向載荷試驗、管材均布載荷作用下剛度試驗、管材徑向剛度試驗變形、管材蠕變比率連續試驗（1000h/42d）、管材撓曲水平等力學性能指標的測試及研究。
2、用于管材公稱直徑DN≤1500mm；各種金屬、非金屬、復合材料、異形管材進行環剛度試驗、環柔度試驗、壓扁試驗、蠕變比率試驗連續試驗（1000h/42d）、撓曲水平等力學性能指標的測試及研究。
3、玻璃纖維增強塑料夾砂管材（FRPM）初始環向拉伸強力試驗；
4、焊縫的拉伸強度試驗；電熱熔帶焊縫的拉伸強度試驗；
5、聚乙烯（PE）管材、硬質聚氯乙烯（UPVC）管材、氯化聚氯乙烯（CPVC）管材、交聯聚乙烯（PE-X）管材、三型聚丙烯（PP-R）管材、聚丁烯（PB）管材、聚苯乙烯（PS ）管材。
6、UPVC排水管材、UPVC給水管材、鋁塑料復合（PAP）管材、鋼塑復合（SP）管材、聚丙烯（PP ）管材、聚丙烯PPR熱水管材、工程塑料（ABS）管材。
7、玻璃鋼夾砂（RPM）管材、玻璃纖維增強塑料夾砂管材（FRPM）、PVC芯層發泡管材、交聯PE管材、聚乙烯硅心管材、PVC-U雙壁波紋管材。
8、石油輸送管道、流體輸送管道、化工管道、液氣水暖輸排送管道、建筑（住宅）管道、農業灌溉管道、基礎設施管道、通訊保護管道。
六、試驗標準：
GB/T14452-1993《材料彎曲力學性能試驗方法》；
GB/T21238-2007《玻璃纖維增強塑料夾砂管》
CJ/T270-2007《聚乙烯塑鋼纏繞排水管》
GB/T 1447-2005  《纖維增強塑料拉伸性能試驗方法》
GB/T 1448-2005  《玻璃纖維增強塑料壓縮性能試驗方法》
GB/T 1449-2005  《纖維增強塑料彎曲性能試驗方法》
CJ/T165 -2002 《高密度聚乙烯（ HDPE ）纏繞結構壁管材》
ISO 9969-2007《熱塑性塑料管材環剛度的測定》；
