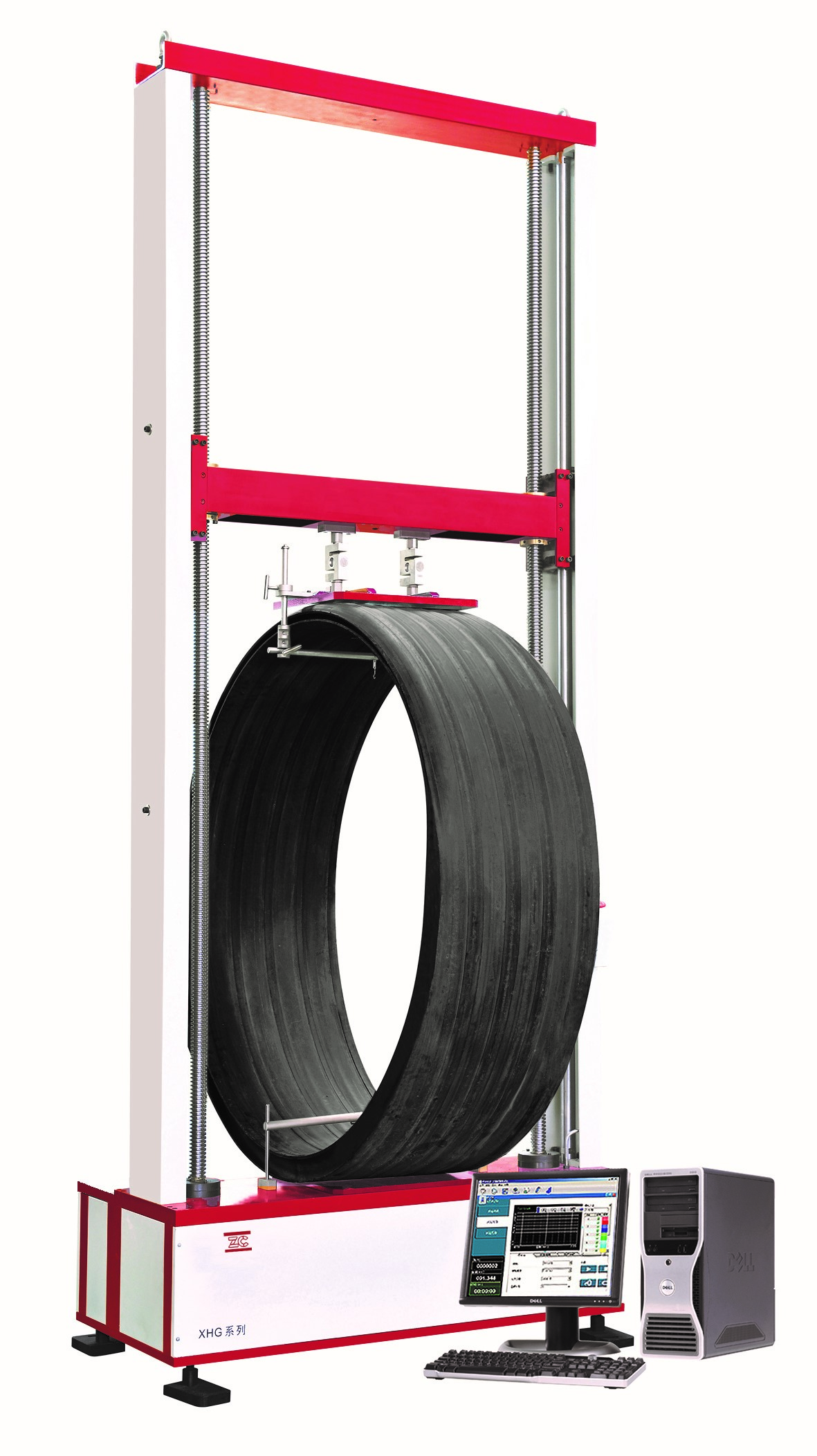

XHG環剛度試驗機

一、儀器概述：

XHG環剛度試驗機適用于具有環形橫截面的熱塑性塑料管材環剛度的測定。也適用于扁平試驗，環柔度試驗等，滿足PE雙壁波紋管、纏繞管和各種塑料管材測試標準的要求，是各科研院所、質量檢測部門及管材生產廠家*的檢測儀器。

二、產品特點：

XHG環剛度試驗機具有超載、過流、過壓和超溫保護功能，并配有管材內徑測量系統，能準確地測量管材的內徑變化。PC機控制軟件，操作直觀簡便，傳動系統通過由PC機和單片機組成的分布式控制系統控制全數字交流伺服電機，按試驗標準要求的速度帶動中橫梁上下移動，通過試樣壓板對管材試樣施加壓力，力值檢測部分采用分段線性校正方法保證了該機的高精度，高穩定性。

應用軟件系統由我公司自行設計，具有中英文雙語顯示菜單，用戶可根據需要進行切換。該軟件提供試驗參數設置、標準錄入、計量、數據分析、試驗曲線顏色設置、試驗過程控制、試驗報告打印、試驗報告導出到html網頁等功能，在試驗過程中，可以打開多條試驗記錄并進行所有操作，提供力-位移，應力-應變、力-位移、位移-時間、應變-時間等曲線類型，并提供了曲線轉存位圖、曲線平滑、放大顯示曲線、坐標系配置等諸多功能?？梢宰杂商砑觿h除常規參數，數據容錯能力更強。軟件提供了在線更新方式，方便升級您的軟件系統，并提供了反饋模塊，幫助您解決您遇到的問題。

三、工作原理：

XHG環剛度試驗機按照《熱塑性塑料管材環剛度的測定》標準中所述：用管材在恒速變形時所測得的力值和變形確定環剛度。將管材試樣水平放置，按管材的直徑確定平板的壓縮速度，用兩個互相平行的平板垂直方向對試樣施加壓力。在變形時產生反作用力，用管試樣截面直徑方向變形為0.03di（di為管材試樣內徑） 時的力計算環剛度。

四、符合標準：

GB/T9647-2003 熱塑性塑料管材 環剛度的測定

ISO 9969-2007 熱塑性塑料管--環剛度的測定

 ASTM D2466-2013 Poly (Vinyl Chloride)(PVC)Plastic Pipe Fittings

五、技術參數：

大試驗負荷：30kN（門式）

負荷精度：<示值的±1%

負荷顯示分辨率：1N

適用管徑（內徑）范圍：Ф300mm～Ф2000mm

速度允差：±1%

橫梁位移精度：0.01mm

試驗速度：0.5mm/min～200mm/min(無極調速)

回程速度：200mm/min

儀器尺寸：長1360mm×寬650mm×高3200mm

所需空間：前后3.0m, 左右3.0m

電源：2000VA  220VAC  50HZ

六、儀器配置：

主機：一臺

進口交流伺服系統：一套

德國行星減速機：一臺

管材內徑測量系統：一套

品牌臺式電腦：一套

滾珠絲杠：一對

基于WIN98、WIN2000、WINXP中文版操作系統的試驗應用軟件：一套

環剛度夾具：一套

數據線：一根

電源線：一根
