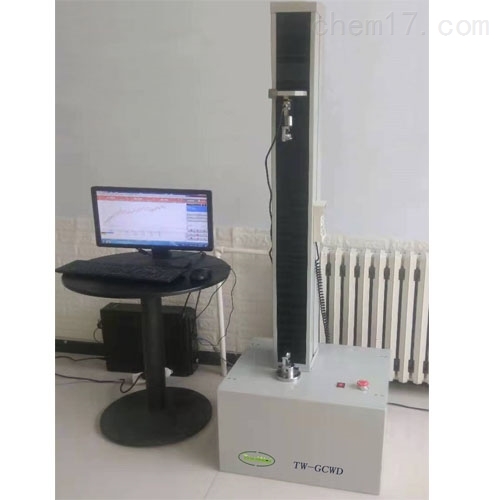

多功能電子拉力試驗機

多功能電子拉力試驗機

• 主要用途和使用范圍

本機主要用于各種非金屬及復合材料進行常規力學性能指標的測試。專業設計的自動控制和數據采集系統，實現了數據采集和控制過程的全數字化調整。本設備能夠對材料做拉伸、壓縮、彎曲試驗。該設備適用于航空航天、石油化工、玻璃纖維、陶瓷、防水卷材、電線電纜、彈簧、紡織、纖維、橡膠、塑料、食品、醫藥包裝、土工布、薄膜、木材、紙張等制造業以及各級產品質量監督部門，同時還適用于大中專院校進行教學演示工作。

多功能電子拉力試驗機主要技術指標

1.  大試驗力： 500N；

2.  試驗力測量范圍：滿量程的2%-*；

3.  試驗力測量精度：優于示值的±1%

4.  速度測量范圍：0.5～500mm/min

5.  速度測量準確度：±1%；

6.  拉伸行程：0～650mm；

7、設備尺寸：長54CM  寬42CM   高1.6米

8.設備噸位：120KG

9.  供電電源：220V，50Hz

三、功能介紹

1.  自動標定：系統可自動實現示值準確度的標定；

2. 自動顯示：在整個試驗過程中，實時顯示試驗力、位移、峰值、斷后延伸率等。

3.  破斷判斷:試樣斷裂后,移動橫梁自動停止移動;

4.  限位保護:具有機械和程控兩級限位保護功能;

四、系統配置

1.  5000N主機一臺；

2.拉伸、壓縮附具一套;

3.  高精度步進伺服電機一副;

4.  步進伺服電機驅動器一副；

5.  高精度減速系統一套;

6.  高精度500N負荷傳感器一支;

7.  單片機控制系統一套；

五、試驗機的安裝

1.安裝在穩固的工作臺上或平整堅固的地面上；

2.應盡量遠離門窗等空氣流動性大的地方；

3.環境中無明顯電磁場干擾；

4.防止暴曬或靠近空調設備等；

5.環境溫度：20±5℃且每小時波動小于2℃；相對濕度：≤80%；

6.電源頻率：50Hz；

7.電源電壓：AC 380±10V  50Hz  功率3.0KW。

8.要求電源必須有接地線，對此用戶應予特別注意。因該機具有接地保護，如不使用帶地線的電源，萬一漏電，可能傷人。

9.水平調整：

將水平儀放在試驗機平臺面上調整下面的四個可調支腳，使試驗機的試驗平臺處于水平狀態。此時主機即為安裝完畢。
