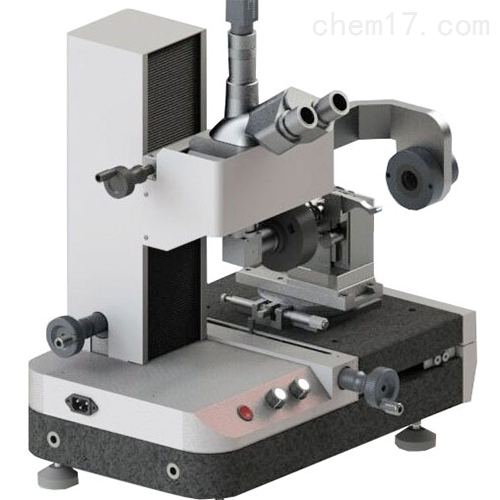

銑刀臥式測量?jì)x

簡要描述：
銑刀臥式測量?jì)x該設備是通過相機和光柵，通過一系列的圖像算法，自動抓取銑刀的各個邊，使用非接觸方式測量銑刀的各個參數，具有高效快捷的特點，提高企業對銑刀的制程管理和質量管理。

 銑刀臥式測量?jì)x產品簡介：

●高分辨率：相機為200萬像素CCD高分辨率相機，鏡頭為Navitar高分辨率鏡頭，光柵為0.5um高精度光柵。
●High resolution:The camera is the 2 million pixels CCD high resolution camera.And the lens is Navitar high resolution lens.Grating is 0.5 um high precision grating.
●操作簡單： 實現傻瓜式操作，輕點鼠標就能快捷測出銑刀各個角度和寬度。
●Simplicity of operator: to realize the fool operation.The operator just click of a mouse can detect every Angle and width of a milling cutter fast and accurately.
●高效率：測量銑刀相關角度參數（如螺旋角等）和寬度參數（如主刃寬度等）只要鼠標點一下，不用一秒時間就能測量出來。
●High efficiency: The operator just click of a mouse,then the cutter Angle related measurement parameters (such as spiral Angle, etc.) and width (such as the main blade width, etc.) without a second time can be measured accurately.
銑刀臥式測量?jì)x技術參數

◆X坐標行程:    150（mm）

◆Y坐標行程：   100（mm）

◆Z坐標行程:    100（mm）

◆外形尺寸:      500x350x600（mm）

◆重 量：        80KG
◆X、Y坐標測量示值誤差≤（3+L/200）µm ，L為被測長度(單位：mm)
◆X、Y、Z數顯分辨率：0.001mm
◆表面照明: 環形LED照明燈（亮度可調）

◆輪廓照明: LED 照明燈（亮度可調）

◆輔助照明：LED 照明燈（亮度可調、可任意調整照射位置）

測量軟件介紹：

一、直接元素測量

    能測量12種元素（點、直接、圓、圓弧、橢圓、矩形、槽形、O形環、距離、角度、開運線、閉云線）。

     測量方法多樣（自動判別測量、采點測量，對比測量、公差對比測量，預置元素）。

        單點采集方法有多種：可鼠標采點，十字線尋邊采點，放大采點，直線采點，鼠標自動捕捉。

二、間接測量

    兩元素之間的距離，兩邊夾角，多點構成平面的平面度等，都可以通過軟件的構造功能來實現?？梢詷嬙斓脑赜校狐c(diǎn)，線，圓，弧，角度，平面等

三、影像測量高度差

    先在一個平面聚焦，軟件會(huì )記錄一個平面的高點數據，然后在另一個面聚集，軟件同樣會(huì )記錄下一個點的數據，軟件通過亮點的坐標計算出兩個面的高度差，誤差小于0.005mm。

四、掃描功能

    可以把一個工件的輪廓掃描出來，然后轉到CAD進行編輯，得出了設計圖紙，從而得到此工件的數據，實現二維抄數。

五、地圖功能

    可以可一個工件完整的圖片拍出，在圖片進行測量和標注。圖片可以?xún)Υ?，在調出進行測量。

六、宏測量

    宏測量功能就是，將一連串相同的"構造測量"，構造命令關聯到一個按鈕上，點擊按鈕，即開始執行宏測量功能，宏測量功能會(huì )自動完成構造動作，減少用戶操作鼠標次數，提高工作效率。

七、模板測量

    模板測量方法，也是目測方法的一種，主要是通過用戶眼睛目測，看是否合格，類似于投影儀上用到的標準規格板。

    模板測量，主要有十字線模板，方格模板和同心圓模板。

    十字線模板主要用來測量角度，方格模板主要是用來測量距離，通信團模板主要用來測量圓。

八、預置元素

    軟件可以在機械坐標系或者工作坐標系隨便預置元素。

九、坐標系建立

    可以隨便建立多個工件坐標系，然后十字線隨坐標旋轉，因此不用去擺正元件。建立工件坐標系的還一個好處就是保持跟圖紙一樣的基準，這樣測量時可以得到X和Y向距離。

十、數據輸出

    測量完的數據不需要用手去抄寫，可以直接導出到Word、Excel、Tct、Cad然后打印。
