齒輪測量影像儀

簡要描述：

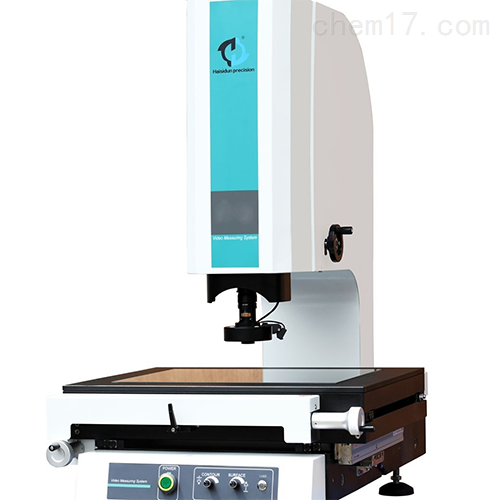

齒輪測量影像儀是一款高精度影像測量?jì)x，結合傳統光學與影像技術并配備功能完備的2.5D測量軟件。
齒輪測量影像儀可將以往用肉眼在傳統顯微鏡下觀察到的影像傳輸到電腦中作各種量測，并將測量結果存入電腦中以便日后存檔或發送電子郵件。其操作簡單、性?xún)r(jià)比高、測量方便、功能齊全、穩定可靠。適用于產品檢測、工程開發、品質管理。在機械加工、精密電子、模具制造、塑料橡膠、五金零件等行業都有廣泛使用。
特點

采用彩色CCD攝像機；
變焦距物鏡與十字線發生器作為測量瞄準系統；
由二維平面工作臺、光柵尺與數據箱組成數字測量及數據處理系統；
儀器具有多種數據處理、顯示、輸入、輸出功能，特別是工件擺正功能非常實用；
與電腦連接后，采用專門測量軟件可對測量圖形進行處理。
適用領域

 適用于以二維平面測量為目的的一切應用領域。這些領域有：機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機（電腦）、液晶電視(LCD)、印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表、螺絲、彈簧、儀器儀表、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、*、軸承、篩網、試驗篩、水泥篩、網板（鋼網、SMT模板）等。

齒輪測量影像儀產品參數

u  變焦鏡筒：采用光學變焦物鏡，光學放大倍率0.7X~4.5X，視頻總放大倍率40X~400X連續可調，物方視場：10.6-1.6mm，按客戶要求選配不同倍率物鏡。

u  攝像機：配備低照度SONY機芯1/3′彩色CCD攝像機，圖像表面紋理清晰，輪廓層次分明，保證擁有高品質的測量畫面?？梢陨夁x配1/2′CMOS130萬像素攝像機。

u  底座：儀器底座采用高精度天然花崗石，穩定性高，硬度高，不易變形。

u  光柵尺：儀器平臺帶有高精度光柵尺（X,Y,Z三軸），解析度為0.001mm。Z軸通過二次聚焦可實現對溝槽、盲孔的深度進行測量。

u  光源：采用長壽命LED環形冷光源（表面光及底光），使工件表面照明均勻，邊緣清晰，亮度可調。

u  導軌：雙層工作平臺設計，配備高精度滾動導軌，精度高，移動平穩輕松。

u  絲桿：X,Y軸工作臺均使用無牙光桿摩擦傳動，避免了絲桿傳動的間隙，靈敏度大大提高，亦可切換快速移動，提高工作效率
工

作

臺

儀器型號

EVM-1510G

EVM-2010G

EVM-2515G

EVM-3020G

EVM-4030G

金屬臺尺寸

354×228

404×228

450×280

500×330

606×466

玻璃臺尺寸

210×160

260×160

306×196

350×280

450×350

運動行程

150×100

200×100

250×150

300×200

400×300

儀器重量

100

110

120

140

240

外型尺寸L*W*H

756×540×860

670×660×950

720×950×1020
