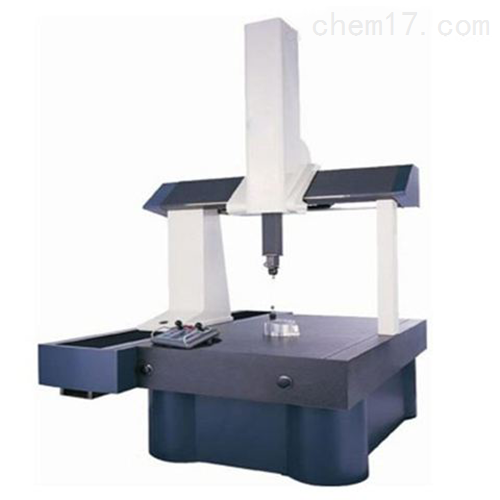

描述：ACM復合型三坐標測量?jì)x系列，擁有自學習功能，使復雜的工件測量變得簡單易學，三軸采用高性能同步帶傳動，*的導軌設計，可靠的Z軸采用氣動平衡防轉設計，采用非線性彈簧，配置不同的側頭系統時可以方便的調節平衡力，使Z軸達到狀態
| 品牌 | 其他品牌 | 產地類別 | 國產 |
|---|---|---|---|
| 價格區間 | 面議 | 產品種類 | 復合式 |
| 工作方式 | 垂直式 | 工作原理 | 自動型 |
| 應用領域 | 化工,石油,能源,建材,電子 |
ACM復合型三坐標測量?jì)x系列，擁有自學習功能，使復雜的工件測量變得簡單易學，三軸采用高性能同步帶傳動，*的導軌設計，可靠的Z軸采用氣動平衡防轉設計，采用非線性彈簧，配置不同的側頭系統時可以方便的調節平衡力，使Z軸達到狀態
復合型三坐標測量機主要特征：
• 三軸導軌均采用高精度自潔式空氣軸承，運動更平穩，導軌不易磨損。
• 三軸均采用高精度增量式金屬光柵尺。
• Y軸采用整體燕尾式導軌，在降低機器重量的同時，有效消除了運動扭擺，保證了測量精度和穩定性。
• 采用RENISHAW的控制系統，保證了機器的動態性能和測量精度。
• 各運動軸均采用直流伺服驅動，確保運動的平穩和準確。
• X向采用精密三角梁技術，相比矩形梁和橫梁，重心更低，質量剛性比更佳，運動更加可靠。
ACM復合型三坐標測量?jì)x技術參數：
Model | ACM1286 | ACM12108 | ACM15108 |
測量范圍 | X800 Y1200 Z600 | X1000 Y1200 Z800 | X1000 Y1500 Z800 |
外形尺寸 | 2250×1550×2800 | 2500×1900×3280 | 2800×1900×3280 |
分辨率(μm) | 0.5 | 0.5 | 0.5 |
市值誤差E | 3.0+L/250 | 4.0+L/250 | 4.0+L/250 |
大速度(mm/s) | 400 | 400 | 400 |
空氣壓力(MPa) | 0.6~0.8 | 0.6~0.8 | 0.6~0.8 |
大承受重力 | 1000 | 1000 | 1000 |
儀器重量 | 1950 | 2800 | 3200 |
