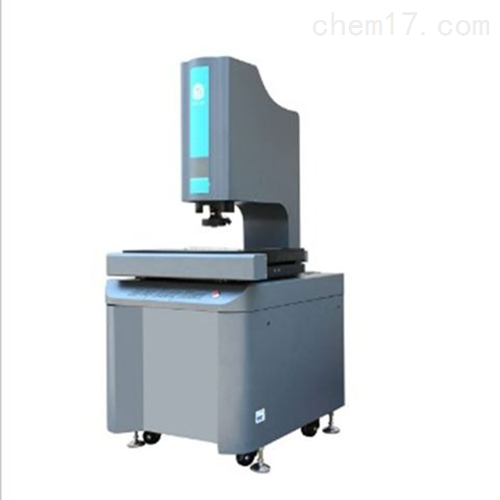

描述：一鍵全自動線寬影像測試儀結構美觀大方，操作簡便，結合本公司的測量軟件，可實現準確的工件測量。全自動線寬影像測試儀廣泛應用于機械制造、電子、汽車、五金、塑料、模具等行業，可以對工件尺寸、形狀和位置公差進行精密檢測，從而完成零件檢測、外形測量、過程控制等任務。
| 品牌 | 自營品牌 | 價格區間 | 5萬-10萬 |
|---|---|---|---|
| 產地類別 | 國產 | 應用領域 | 化工,石油,能源,電子,交通 |
一鍵全自動線寬影像測試儀結構美觀大方，操作簡便，結合本公司的測量軟件，可實現準確的工件測量。一鍵全自動線寬影像測試儀廣泛應用于機械制造、電子、汽車、五金、塑料、模具等行業，可以對工件尺寸、形狀和位置公差進行精密檢測，從而完成零件檢測、外形測量、過程控制等任務。
全自動線寬影像測試儀產品特點
具有快速對焦、自動尋邊、強大的編程和自動測量功能
采用亞像素細分技術，提高圖像邊界分辨能力
操縱桿/鼠標操作，方便易用
程控恒流驅動式八區表面冷光源，可適應復雜的工件測量
激光指示器指示測量位置，方便快速定位
在線SPC數據處理分析，大批量治具測量功能
三軸伺服控制，定位精度高速度快，XY速度可達150mm/s，運行平穩
自主開發的嵌入式模塊控制系統，將復雜的控制系統集成在儀器內部，穩定性更高
采用花崗石底座，性能穩定，不易變形
配MCP簡易測頭，可做簡單三維測量
全自動線寬影像測試儀規格參數
儀器型號 | D-3020C | ||
工作臺 | 玻璃臺尺寸 | 506*356 | |
運動行程 | 300*200 | ||
儀器重量 | 200 | ||
外形尺寸 | 800*590*1620 | ||
Z軸升降行程 | 200 mm | ||
X、Y、Z數顯分辨力 | 0.5μm | ||
工作距離 | 92 mm | ||
X、Y坐標示值誤差 | (2.5+L/100) μm (L為被測長度，單位：mm) | ||
影 像 系 統 | 攝像機 | 高清晰工業級CCD彩色攝像機 | |
變倍鏡頭倍率 | 0.7X—4.5X | ||
物方視場 | 8.1mm～1.3mm | ||
視頻倍率 | 20~128X | ||
光源系統 | 表面光源與透射光源均用LED，亮度可調 | ||
|
|
|
|
關鍵配置清單
序 號 | 名 稱 | 規格品牌 | 數 量 | 單位 | 備 注 |
1 | 主機 | 工作臺采用00級天然大理石 | 1 | 套 | 含光學玻璃 |
2 | 電腦 | 聯想品牌電腦 | 1 | 臺 | 含顯示器，鍵盤，鼠標 |
3 | 軟件 | INSPECT3D軟件 | 1 | 套 | 含加密鎖，光盤，說明書 |
|
|
|
|
| | |
|
