角度投影測量?jì)x

角度投影測量?jì)x，采用強大的尺寸測量軟件，可方便測量成形銑刀等各種工具（前角、后角、螺旋角、齒隙角等**角度以及切面和圓弧等*的測量），還可以迅速檢測其他各種形狀的復雜工件，如樣板、沖壓件、凸輪以及端子、鐘表、金剛石等產品的輪廓和表面形狀等等。

詳細介紹

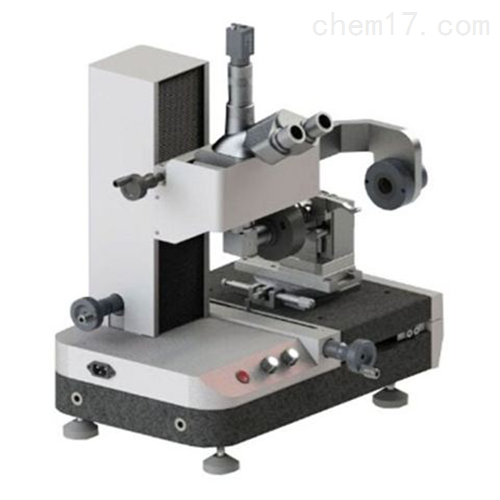

角度投影測量?jì)x產品介紹：

◆角度投影測量?jì)x是一種集軟件、光、機、電一

體的高精度、高效率*測量?jì)x器；
◆角度投影測量?jì)x設計的雙目顯微實體觀察和高

清晰高倍率尺寸量測功能；

 本儀器充分考慮到*生產加工和檢測的特殊要求

，在視覺方面選用了特制變倍物鏡和千兆網
  高清彩色數字相機，可以獲取到*的*影像圖形

，從而提高了*測量的準度；

◆D-600D*測量?jì)x，采用強大的尺寸測量軟件，

可方便測量成形銑刀等各種工具（前角、后角、螺旋角、齒隙角等**角度以及切面和圓

弧等*的測量），還可以迅速檢測其他各種形狀的復雜工件，如樣板、沖壓件、凸輪以及端子、鐘表、金剛石等產品的輪廓和表面 形狀等等。

角度投影測量?jì)x產品特點

● 采用000級高精度高穩定性花崗石底座及移動平臺

● 采用雙目顯微觀察+手動變倍物鏡多功能鏡頭；

● 采用千兆網高清彩色數字相機；

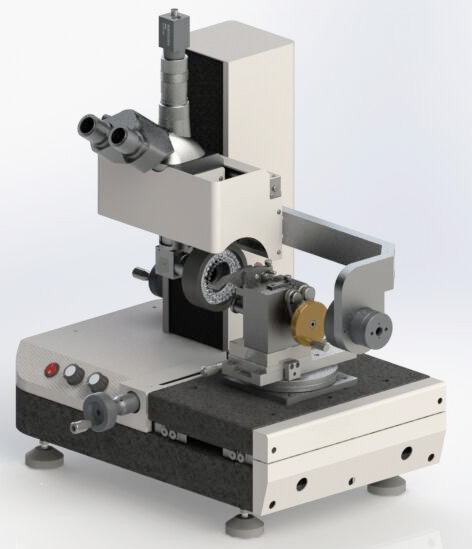

● 采用特殊設計的臥式顯微量測+水平360度旋轉平臺+縱向360度旋轉治具；

● 采用表面光源+輪廓光源+雙向輔助光源的照明裝置，讓圖像抓取更清晰、更全面

3.技術參數

◆X坐標行程:    150（mm）

◆Y坐標行程：   100（mm）

◆Z坐標行程:    100（mm）

◆外形尺寸:      500x350x600（mm）

◆重 量：        80KG

◆X、Y坐標測量示值誤差≤（3+L/200）µm ，L為被

測長度(單位：mm)

◆X、Y、Z數顯分辨率：0.001mm

◆表面照明: 環形LED照明燈（亮度可調）

◆輪廓照明: LED 照明燈（亮度可調）

◆輔助照明：LED 照明燈（亮度可調、可任意調整照

射位置）

3.2目視系統（可通過肉眼觀察*真實圖像）

 ◆目鏡：10X(雙目)

◆物鏡放大倍數：1.0～6.5X連續變倍可調

◆總放大倍數：  10X-65X（包括畸變在內的）

◆物鏡放大倍數誤差：放大率誤差≤0.08%

3.3影像系統（通過軟件視窗觀察及測量）


◆標配CCD相機1.0X鏡筒

◆CCD：600萬千兆網口高清晰CCD攝像頭

◆綜合影像大放大倍數：30-225X

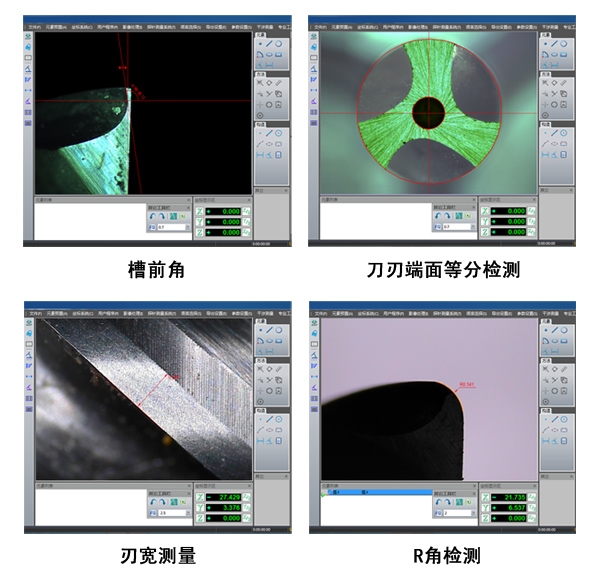

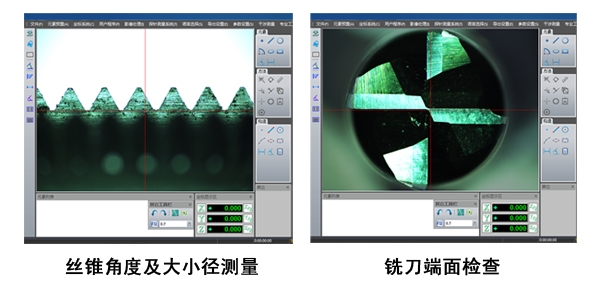

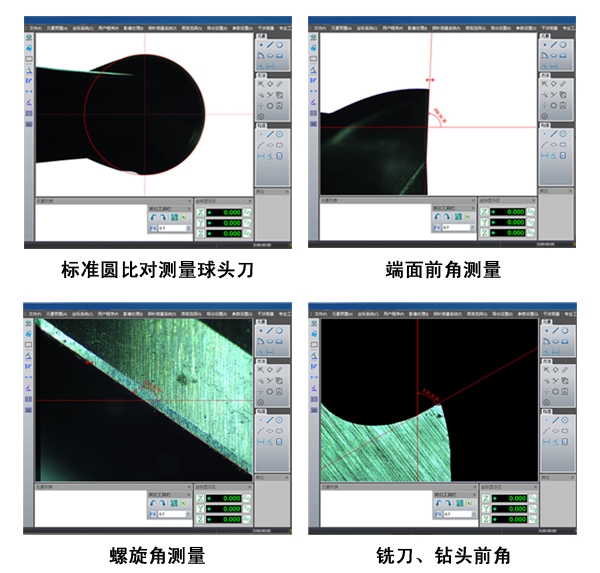

4.軟件功能

配備專業視覺*量測軟件，帶十字線捕捉閃爍功能

，可顯示*圖像，角度測量，圓和半徑的測量，長

度測量，前角測量，后角測量，中點測量，螺旋角測

量，韌帶寬度測量，溶屑槽測量等。還可以進行角度

比較，圓和半徑比較，前角比較，圓與直線關系比較

，設定平行線比較等等。
