描述：產品簡介品牌自營品牌價格區間2萬-5萬產地類別國產應用領域電子,交通,冶金,汽車,電氣磁性材料尺寸影像測量?jì)x該儀器適用于以二坐標測量為目的一切應用領域。在機械、電子、鐘表、塑膠、模具等行業被廣泛使用。強大的YR-C測量軟件，可實現所有二維平面測量功能，還具拍圖片、產品輪廓掃描、專業SPC統計、手動CNC、宏測量等功能。
| 品牌 | 自營品牌 | 價格區間 | 2萬-5萬 |
|---|---|---|---|
| 產地類別 | 國產 | 應用領域 | 化工,石油,地礦,電子,交通 |
介紹：D-3020SPCA 磁性材料尺寸影像測量?jì)x該儀器適用于以二坐標測量為目的一切應用領域。在機械、電子、鐘表、塑膠、模具等行業被廣泛使用。強大的YR-C測量軟件，可實現所有二維平面測量功能，還具拍圖片、產品輪廓掃描、專業SPC統計、手動CNC、宏測量等功能。
詳細介紹

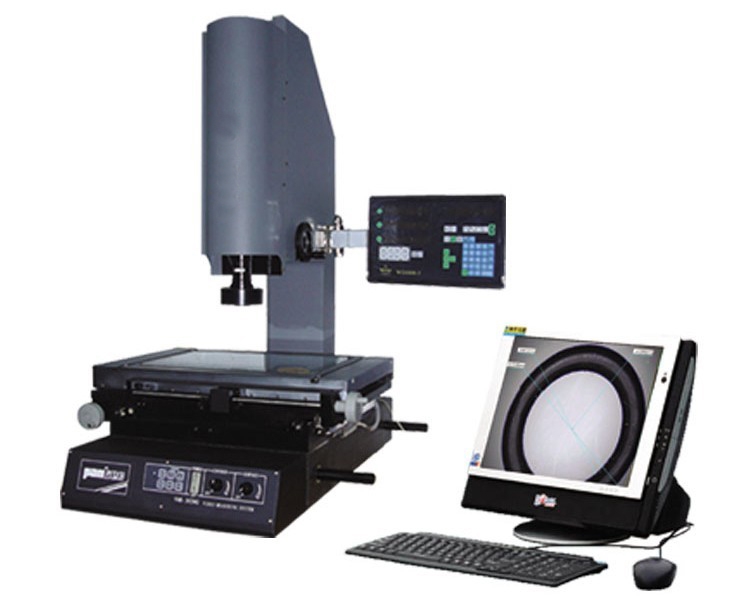

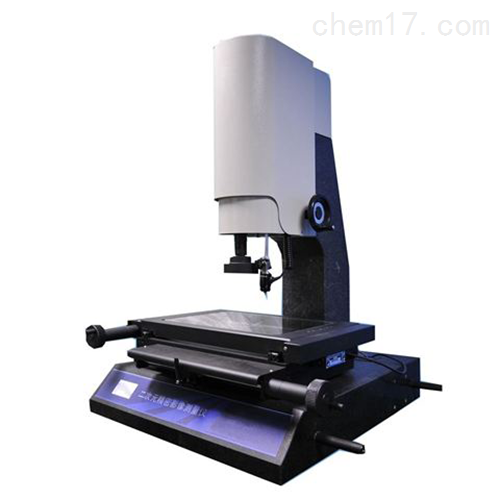

D-3020SPCA 磁性材料尺寸影像測量?jì)x該儀器適用于以二坐標測量為目的一切應用領域。在機械、電子、鐘表、塑膠、模具等行業被廣泛使用。強大的YR-C測量軟件，可實現所有二維平面測量功能，還具拍圖片、產品輪廓掃描、專業SPC統計、手動CNC、宏測量等功能。
磁性材料尺寸影像測量?jì)x技術參數：
儀器型號 | 1510CSPC | 2010CSPC | 3020CSPC | 4030CSPC |
X,Y方向移動行程 | 150*100mm | 200*100mm | 300*200mm | 400*300mm |
Z軸升降范圍 | 160mm | 160mm | 160mm | 300mm |
X,Y小顯示值 | 0.001mm | 0.001mm | 0.001mm | 0.001mm |
國產光學變像鏡頭 | 0.7-4.5 | 0.7-4.5 | 0.7-4.5 | 0.7-4.5 |
影像放大倍率 | 20X-266X | 20X-266X | 20X-266X | 20X-266X |
視場范圍 | 10-1.6mm | 10-1.6mm | 10-1.6mm | 10-1.6mm |
CCD | 43萬像素彩色高清晰度攝影機（SONY芯片） | |||
測量精度 | （3+L/200）μm | |||
測量軟件 | YR-C | |||
儀器基座 | 000級高穩定性花崗石底座 | |||
照明 | 上、下光源均用可調節亮度LED無影燈 | |||
外形尺寸 | 550*500*680mm | 550*500*680mm | 600*900*680mm | 960*820*940mm |
儀器重量 | 120Kg | 120Kg | 150Kg | 260Kg |
繪圖功能：可繪制點、線、圓、弧、樣條曲線、垂直線、平行線等，并將圖形輸入到AutoCAD中，實現逆向工程得到1:1的工程圖。
自動測繪：可自動測繪如：圓、橢圓、直線、弧等圖形。具有自動尋邊、自動捕捉、自動成圖、自動去毛邊等功能，減少了人為誤差。
測量標注：可測量工件表面的任意幾何尺寸，不同高度的角度、寬度、直徑、半徑、圓心距等尺寸，并可在實時影像中標注尺寸。
SPC統計分析軟件：提供了一系列的管制圖及多種類型的圖表表示方法,使品管工作更方便，大大提升了品質管理的效率。
報表功能：用戶可輕易地將測量結果輸出至WORD、EXCEL中去，自動生成檢測報告，超差數值自動改變顏色，特別適合批量檢測。
鳥瞰功能：可察看工件的整體圖形及每個尺寸對應的編號，直觀的反應出當前的繪圖位置，并可任意移動、縮放工件圖。
實時對比：可把標準的DXF工程圖調入測量軟件中與工件對比，從而快速檢測出工程圖和實際工件的差距，適合檢測比較復雜的工件。
拍照功能：可將當前影像及所標注尺寸同時以JPEG或BMP格式拍照存檔，并可調入到測量軟件中與實際工件做對比。
光學玻璃：光學玻璃為國家*檢驗通過之標準件，可檢驗X、Y軸向的垂直度，設定比例尺，使測量數據與實際相符合。
客戶坐標：測量時無需擺正工件或夾具定位，用戶可根據自己的需要設置客戶坐標（工件坐標），方便、省時提高了工作效率
