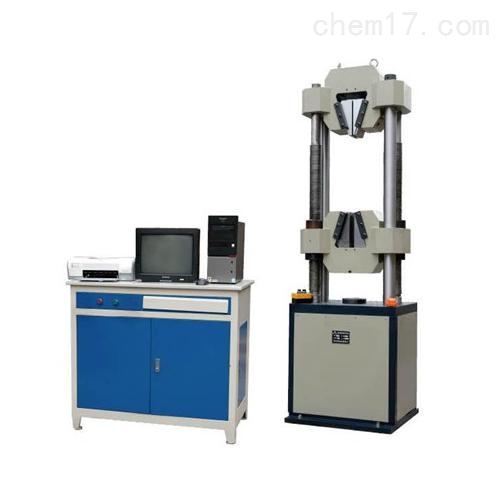

微機屏顯式液壓萬能試驗機

一、產品概述：

微機屏顯式液壓萬能試驗機主要用于金屬材料的拉伸、壓縮、彎曲等力學性能試驗，增加簡單的附件后可對水泥、混凝土、磚、瓦、橡膠及其制品進行檢測。

二、主要用途

微機屏顯式液壓萬能試驗機主要用于金屬材料的拉伸、壓縮、彎曲等力學性能試驗，增加簡單的附件后可對水泥、混凝土、磚、瓦、橡膠及其制品進行檢測。

本機由蝸輪蝸桿下置式主機及琴式油源控制柜組成，油泵采用意大利馬祖奇進口低噪音高性能齒輪泵。拉伸空間位于主機上方，壓縮、彎曲試驗位于主機下方即中橫梁和工作臺之間。試驗空間的調整通過移動中橫梁來實現，中橫梁升降采用蝸輪蝸桿傳動。手動調整送油閥進油量來實現材料的拉伸、壓縮、彎曲等試驗。試驗結束后自動采取材料的FM、REH、REL、RPO.2、RP1、RM和彈性模量E等實驗結果。

三、性能特點：

1、在鉗口座和鉗口卡板之間增加了耐磨襯板，杜絕金屬拉伸過程中氧化皮掉入，致使鉗口座斜面劃傷的現象，使夾持過程更順滑，加成更牢靠。

2、測控軟件基于中文windowsXP操作系統平臺，具有運行速度快、界面溫和、菜單提示、鼠標操作、具有多種試樣信息輸入模式、可滿足不同材料的測試。對已相同條件的試樣一次輸入批量自動生成，還可制作條件模板。

3、試驗力顯示全程分辨率不變，以確保試驗數據測量的準確性。

4、實驗數據（試驗力、加載速率）和試驗曲線隨試驗過程實時屏幕顯示。

5、實驗結束后試驗數據自動分析、自動存儲和打印。

6、當負荷超過滿量程的2%-5%時自動過載保護停機

7、根據試驗日期可自動查詢相關歷史記錄

8、軟件預留數據庫接口，方便于實驗室間局域聯網，便于實驗數據管理。

四、技術參數：

主機結構形式：蝸輪蝸桿油缸下置式結構

試驗力：300 kN、600 kN、1000 kN

試驗機級別：1級

試驗力測量范圍：1%-*FS

試驗力示值相對誤差：Q示值的1%

力分辨率：1/300000

變形測量裝置：電子式引伸計

變形示值相對誤差：Q示值的±0.5%

位移測量裝置：光電編碼器

位移示值相對誤差：Q示值的±1%

位移分辨力：0.01mm

活塞移動速度：70（mm/min）

橫梁調整速度：150（mm/min）

控制方式：手動加載

安全保護裝置：機械限位保護和軟件過載保護

有效拉伸空間：650mm

有效壓縮空間：550mm

立柱間距：530mm、650mm、760mm

夾緊方式：液壓自動夾緊

圓試樣夾持直徑：φ6-φ20mm、Φ10-φ30mm、Φ13-φ40mm

扁試樣夾持厚度：0-10mm、0-15mm、0-30mm

扁試樣夾持寬度：76mm、80mm、70mm

上下壓盤尺寸：204*204mm

彎曲支輥間距：600 mm

彎曲支輥寬度：140mm

活塞行程：250mm

主機外形尺寸 ：1000×600×2365、1180×750×2633、1320×800×2965

主機電源：1.1KW、1.1KW、3K

油源控制柜外形尺寸：960×630×900 、960×630×900、960×630×900

控制柜電源：1.5 KW

主機機重量：3000kg、3500kg、6500kg
