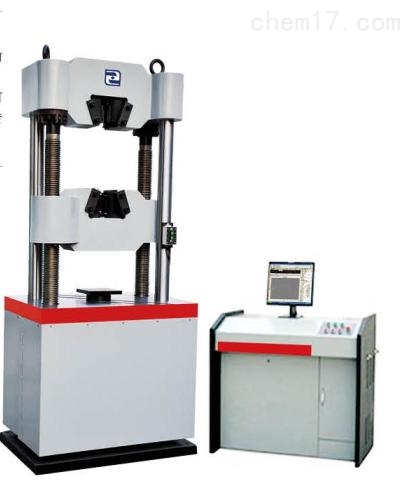

微機屏顯式液壓萬能試驗機

一、產品介紹
WEW-2000D微機屏顯式液壓萬能試驗機的設計、制造、檢驗依據下列標準相關條款：
1）GB/T2611- 《試驗機通用技術要求》
2）JJF1103-  《*試驗機計算機數據采集系統評定》
3）JJG139－  《拉力、壓力和*試驗機的檢定規程》
4）GB/T16826- 《電液伺服*試驗機》
5）GB/T228.1-  《金屬材料 室溫拉伸試驗方法》
6）GB/T7314-  《金屬材料室溫壓縮試驗方法》
7）GB/T232-  《金屬材料 彎曲試驗方法》
8）GB/T 3098.1-  《緊固件機械性能 螺栓、螺釘和螺柱》
二、主要功能及特點
1、WEW-2000D微機屏顯式液壓萬能試驗機采用手動控制、液壓加載，傳感測力、微機顯示及數據自動處理，完成金屬、非金屬試樣的拉伸、壓縮、抗彎、抗折試驗 。
2、試驗機主機采用四立柱結構，液壓缸下置式：液壓缸在試驗機的下部，活塞在液壓力的作用下向上頂，可實現對試樣的拉伸、壓縮、彎曲、抗折等試驗項目；上下鉗口座為全開式結構，裝夾試樣方便，穩定性好。
3、測控系統：
3.1：準確完成試驗參數的設定、數據采集、處理、分析、存儲及顯示(試驗數據包括:上下屈服點、抗拉強度、斷裂強度、彈性模量、各點延伸率、非比例伸長等)。
3.2：試驗力，峰值、變形、位移、試驗曲線的實時控制、顯示，全鍵盤輸入操作。
3.3：試驗機的試驗過程能夠模擬再現和試驗數據的再分析、試驗曲線放大、比較、遍歷。試驗曲線可任意選擇坐標軸，并可自由放大和縮??；坐標滿度自動調節。
3.4：操控軟件，采用用模塊化、開放式編程、人性化設計，客戶可以根據自己的要求對試驗標準、試驗報告、原始材料參數等進行輸入調整，滿足個性化要求。方便升級、方便權限管理；主要模塊有：權限管理模塊、試驗標準模塊、試驗控制模塊、曲線分析模塊、數據查詢模塊、報表輸出模塊等。為避免操作過程中出現錯誤，具有提示和向導功能。
3.5：數據庫采用ACCESS格式，數據庫中備有多種試驗方法、標準，可完成多種材料的實驗；可以進行網絡(luò )數據庫通訊和管理；
3.6：試驗機的電路板采用光電隔離設計，具有抗干擾能力強的特點。
3.7：報告采用靈活的Excel報告，系統有內置的默認報告，可以選擇需要打印的項目的，并可以排序。報告可以單獨打印還是合并打印。
3.8  可以重新讀取已經完成的試驗，可以對試驗曲線進行放大、縮小、平移，可以選擇顯示并標注特征位置?？梢允潞笮薷脑囼瀰?，可以強制特征點位置，并且重新計算修改后的結果，也可以還原。
4、 多重保護功能
油缸限位保護；液壓系統過載溢流保護；試驗力過載保護；過流、過壓保護；試樣破斷時安全保護；操作提示向導保護；試驗結束自動保護。
5、大試驗力(kN)：2000
6、試驗力示值相對誤差：< 示值的±1%
7、支持進行拉伸、壓縮、剪切、彎曲等試驗；手動調整送回油閥，操作簡潔靈活；
8、查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目；
8.1 試驗機主要用于金屬、非金屬材料之拉伸、壓縮、彎曲和剪切等力學性能試驗。
8.2 試驗機配有計算機、打印機、電子引伸計、光電編碼器及通用試驗軟件，可以準確測定金屬材料的抗拉強度、屈服強度、規定非比例延伸強度、延伸率、彈性模量等力學性能。
8.3 試驗結果可以查詢和打印(力-位移，力-變形，應力-位移，應力-變形，力-時間，變形-時間)六種曲線及相關試驗數據，具有軟件自檢功能，能自診斷故障，詳見軟件說明。是工礦企業、科研單位、大專院校、工程質量監督站等部門的理想檢測設計。
三、技術參數
1、規格型號:WEW-2000D
2、大試驗力:全程不分檔；等效3檔
3、測力范圍;2%-*F.S
4、試驗力示值相對誤差：≤±1%
5、試驗力分辨率：0.01kN
6、變形精度：±0.5%F.S
7、拉伸空間：1000mm
8、壓縮空間：650mm
9、夾持方式：自動夾緊
10、圓試樣夾持直徑：φ20-70mm
11、扁試樣夾持厚度：20-40mm
12、扁試樣大夾持寬度：140mm
13、立柱結構形式：6立柱
14、剪切試樣直徑：10mm
15、上下壓板尺寸：φ160mm
16、彎曲支點間大距離：450mm
17、油泵電動機功率：1.5kW
18、橫梁上下移動電動機功率：1.1kW
19、重量：8000kg
