數顯式液壓萬能試驗機

一、產品介紹：

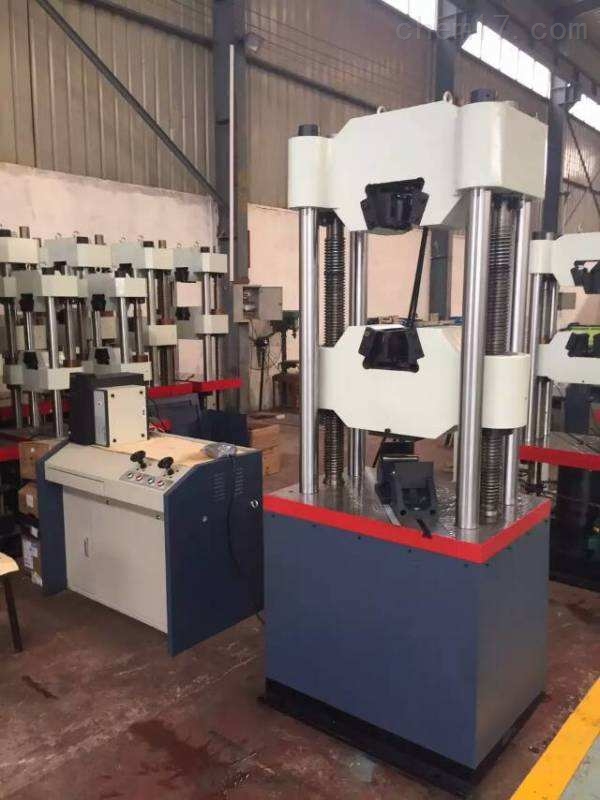

600D數顯式液壓萬能試驗機為四立柱、兩絲杠、油缸下置式，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。測控系統采用全數字多通道閉環測控系統，具有三閉環功能，即可以進行應力、應變、位移閉環等控制方式，并可以進行無沖擊切換。其應力速度和應變速率完全符合國標GB/T228.1-2010等其它金屬拉伸試驗標準要求。

二、結構與原理：

600D數顯式液壓萬能試驗機下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。油箱內的液壓油通過電機帶動高壓泵進入油路，流經高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、等速位移等的控制。

三、控制系統：

1、支持進行拉伸、壓縮、剪切、彎曲等試驗；

2、支持開放編輯試驗、編輯標準和編輯步驟，并支持導出導入試驗、標準和步驟；

3、支持試驗參數自定義；

4、采用開放式的EXCEL報表形式，支持用戶自定義報表格式；

5、查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目；

6、程序自帶強大試驗分析功能；

7、程序支持分級管理兩級（管理員、試驗員）用戶管理權限。

四、技術參數：

大試驗力（kN）：600

試驗力測量范圍：2%-*

試驗力示值相對誤差：＜示值的±1%

試驗力分辨力：大載荷1/300000

變形示值相對誤差：＜示值的±1%

變形分辨力：大變形量1/300000

大拉伸試驗空間：750

壓縮空間：500

活塞行程：200

立柱間距：495

圓試樣夾持范圍：Φ6-Φ40

扁試樣夾持厚度：0-30

扁試樣大夾持寬度：75

壓盤尺寸：φ160mm

夾緊方式：液壓夾緊

主機外形尺寸：840*620*2200

油源控制臺尺寸：1120*650*980

電機總功率（kW）：2

總重量：2100
