描述：全自動影像測量?jì)x廠家主要用于各種零件幾何尺寸的精密測量，測量精度可以達到微米級。適用于五金塑膠、模具、鐘表、PCB等各種行業。配合測量軟件，可對零件的各種幾何尺寸進行精確測量，可測量包括直線、三角形、矩形、圓、橢圓、等各種幾何形狀的尺寸大小，同時可以測量各種零件特征的形位公差，包括直線度、平行度、垂直度、圓度、圓弧度、傾斜度、位置度等.
| 品牌 | 自營品牌 | 價格區間 | 1-1萬 |
|---|---|---|---|
| 產地類別 | 國產 |
產品簡介：

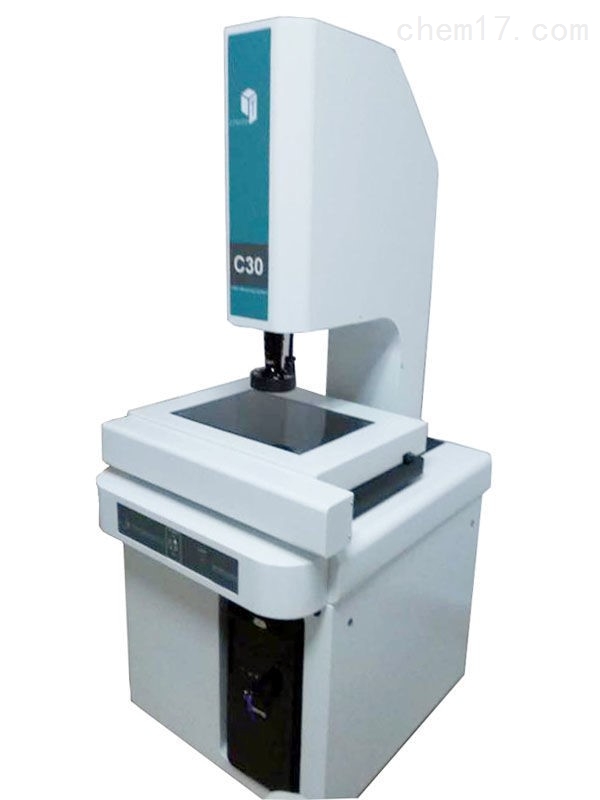

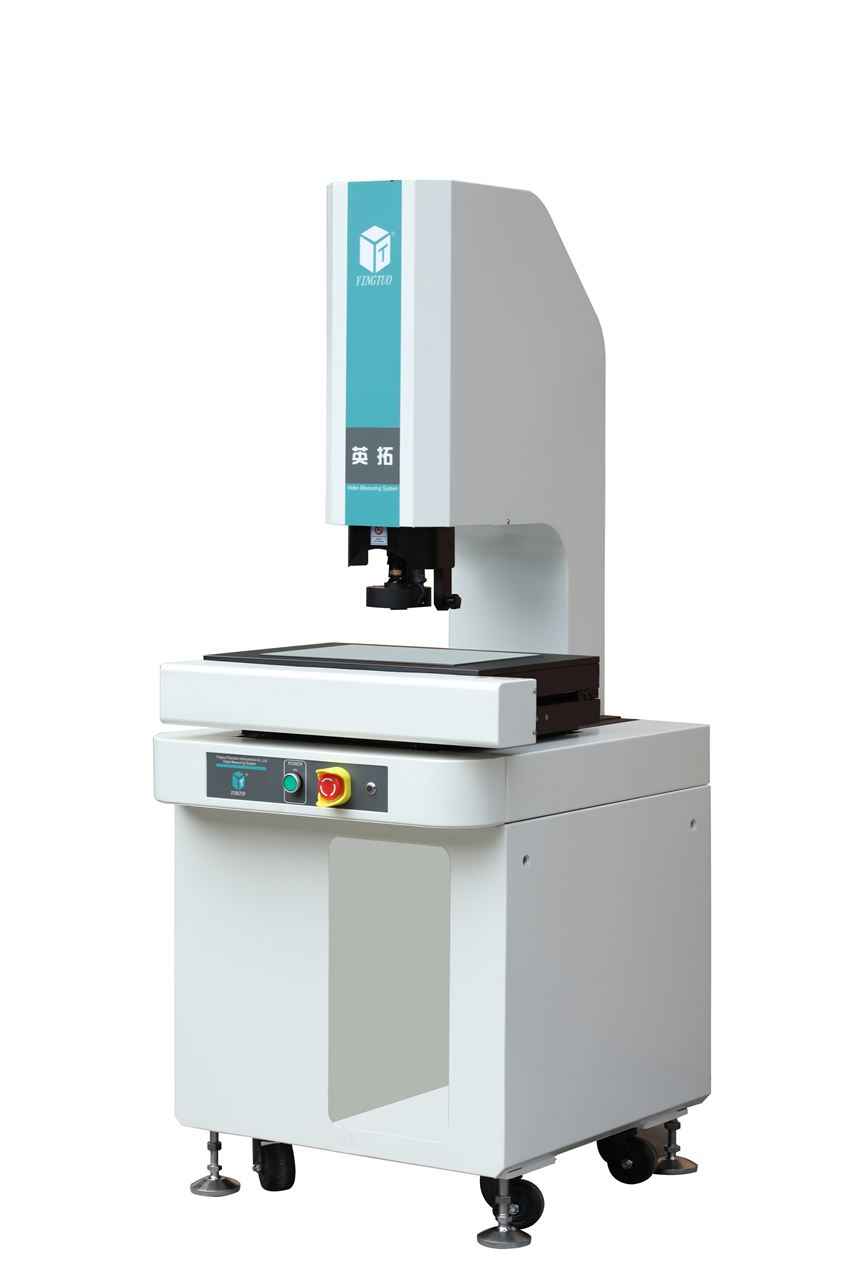

全自動影像測量?jì)x廠家主要用于各種零件幾何尺寸的精密測量，測量精度可以達到微米級。適用于五金塑膠、模具、鐘表、PCB等各種行業。配合測量軟件，可對零件的各種幾何尺寸進行精確測量，可測量包括直線、三角形、矩形、圓、橢圓、等各種幾何形狀的尺寸大小，同時可以測量各種零件特征的形位公差，包括直線度、平行度、垂直度、圓度、圓弧度、傾斜度、位置度等.
產品特點;
1、全自動影像測量?jì)x廠家工作臺和機身采用天然花崗石，無應力變形.
2.工作臺導軌采用高精度V型導軌，導軌采用非膠接螺套
固定方式,完全無螺套的熱變形和松脫因素影響,使儀器精度更持久穩定.
3.導軌直線裝調精度水平達同行業*水平，使儀器精度
程度通過硬件裝調保證，比單純依賴軟件誤差補償的方式更能適應不同環境變化.
4. XYZ三軸伺服馬達驅動，軟件程序自動控制.
5.自動對焦與尋邊，可編程自動測量.
變焦鏡筒：采用光學變焦物鏡，光學放大倍率0.7X~4.5X，視頻總放大倍率40X~400X連續可調，物方視場：10.6-1.6mm，按客戶要求選配不同倍率物鏡。
u 攝像機：配備低照度SONY機芯1/3′彩色CCD攝像機，圖像表面紋理清晰，輪廓層次分明，保證擁有高品質的測量畫面?？梢陨夁x配1/2′CMOS130萬像素攝像機。
u 底座：儀器底座采用高精度天然花崗石，穩定性高，硬度高，不易變形。
u 光柵尺：儀器平臺帶有高精度光柵尺（X,Y,Z三軸），解析度為0.001mm。Z軸通過二次聚焦可實現對溝槽、盲孔的深度進行測量。

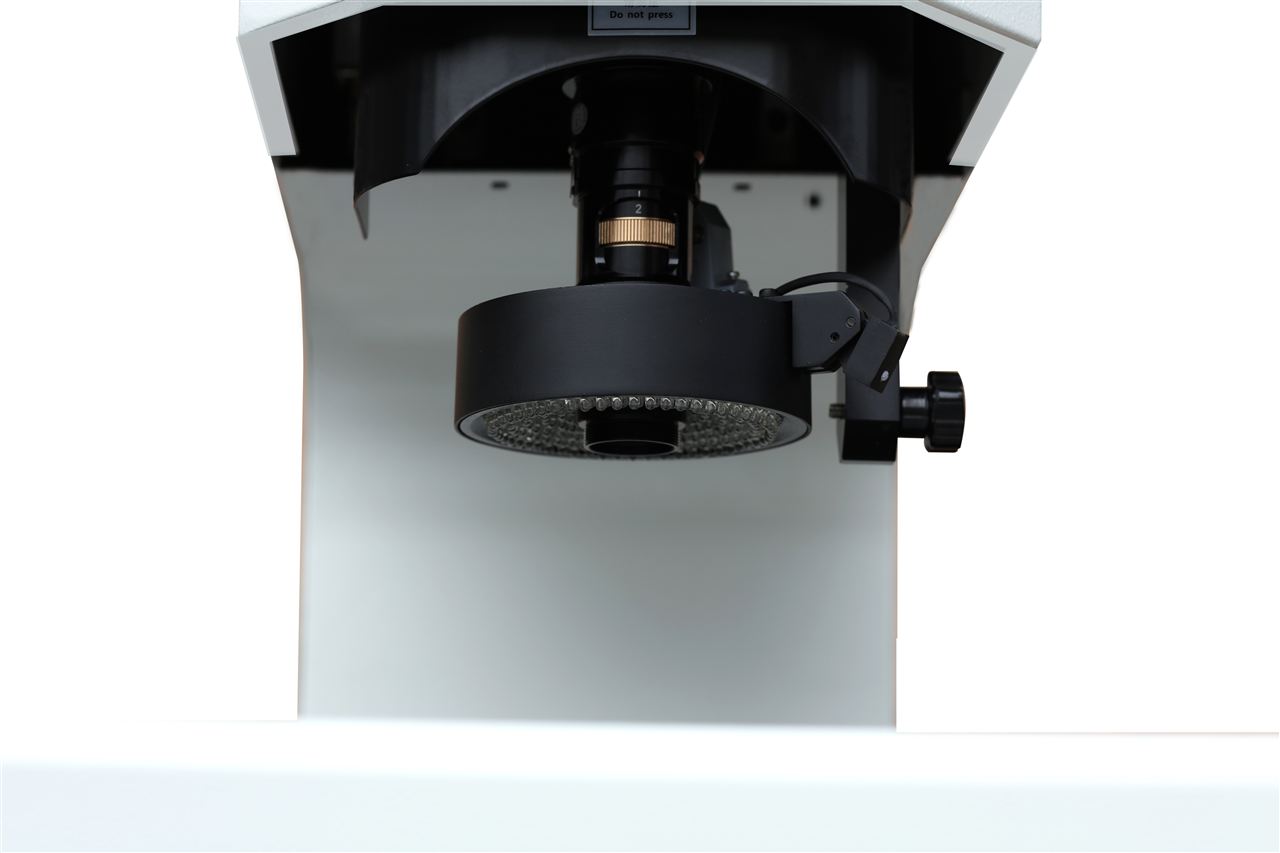

u 光源：采用長壽命LED環形冷光源（表面光及底光），使工件表面照明均勻，邊緣清晰，亮度可調。
u 導軌：雙層工作平臺設計，配備高精度滾動導軌，精度高，移動平穩輕松。
u 絲桿：X,Y軸工作臺均使用無牙光桿摩擦傳動，避免了絲桿傳動的間隙，靈敏度大大提高，亦可切換快速移動，提高工作效率。
產品參數;
量程及精度 |
|
|
| |
工作臺XY坐標量程 | 500mm×400mm |
|
| |
Z向坐標量程 | 200mm(可根據客戶要求訂制) |
| ||
XY向示值誤差 | (2.5+L/100)µm |
|
| |
XYZ光柵數顯分辨力 | 1µm |
|
|
|
花崗石工作臺尺寸 | 756mm×656mm |
|
| |
工作臺玻璃尺寸 | 530mm×430mm |
|
| |
光學影像系統 |
|
|
| |
攝像機 | 高清晰工業級CCD彩色攝像機 |
| ||
|
|
|
|
|
變倍鏡頭倍率 | 0.7X~4.5X |
|
|
|
視頻總倍率 | 20X~128X(19.5”顯示器，分辨率1440*900) | |||
物方工作距離（標配） | 92mm |
|
|
|
物方視場（標配） | 8.1mm~1.3mm |
|
| |
鏡頭組配 |
|
|
| |
|
|
|
|
|
組配方式 | 放大倍率 | 物方視場( mm | 工作距離(mm | 是否標配 |
0. 7X～4. 5X變倍鏡頭+1X鏡筒 | 20X~128X | 11.1~1.7 | 92 | 標配 |
0. 7X～4. 5X變倍鏡頭+0.5X鏡筒 | 10X~64X | 22~3.4 | 92 | 選配 |
0. 7X～4. 5X變倍鏡頭+0.5X附加鏡+1X鏡筒 | 10X~64X | 22~3.4 | 175 | 選配 |
0. 7X～4. 5X變倍鏡頭+0.5X附加鏡+0.5 X鏡 | 5X~32X | 44~6.8 | 175 | 選配 |
0. 7X～4. 5X變倍鏡頭+2X附加鏡+1X鏡筒 | 40X~256X | 5.5~0.9 | 36 | 選配 |
0. 7X～4. 5X變倍鏡頭+2X附加鏡+0.5X鏡筒 | 20X~128X | 11.1~1.7 | 36 | 選配 |
照明及電源 |
|
|
| |
光源 | 輪廓光源和八分區程控面光源:LED冷光源 |
| ||
電源 | AC100～240V 50/60HZ 100W |
| ||
其它技術參數 |
|
|
| |
電腦 | 標配 |
|
|
|
|
|
|
| |
測量軟件 | Yingte-CNC |
|
| |
操縱桿 | 標配 |
|
|
|
|
|
|
|
|
儀器凈重 | 540Kg |
|
|
|
儀器外形尺寸(長 ×寬× 高) | 1255mm×1110mm×1560mm |
| ||
其他可選配件 | Renishaw簡易測頭，同軸光鏡頭，激光位移器等 | |||
適用范圍：
汽車、手機平板、家電、精密模具、LED、PCB、精密電子機械工業等。
研發平臺上打造，顛覆傳統的結構設計（擁有結構及外觀雙重）。在高速靜音、平穩模式下實現穩定、高精度測量。面向國內外中客戶，服務汽車、手機平板、家電、精密模具、LED、PBC、精密電子機械工業等。產品綜合性能超前，是進口設備理想替代方案。
