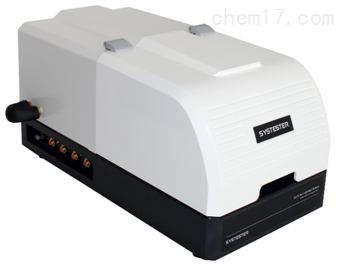

混合氣體透過率測試儀

混合氣體透過率測試儀

混合氣體透過率測試儀應用范圍

采用壓差法測試原理與色譜分析技術相結合的測試方法，可定性定量測定混合試驗氣體各組分在分離膜中的滲透總量、某一組分滲透量、以及各組分滲透速率等指標。

主要特點

l嵌入式系統，遠程維護，服務

l系統水浴控溫，可加熱、制冷雙向自動溫度控制

l支持不同濕度環境下的模擬試驗 (濕度發生裝置另購)

l進口高精度真空傳感器，確保了試驗壓差的精度

l進口原裝管路系統，更適合分離膜等材料測試

l進口原裝控制器件，控制精確，運行穩定、可靠

l進口原裝操作件，追求*用戶體驗

l進口原裝溫度、濕度傳感器，準確指示試驗條件

l可支持DSM實驗室數據管理系統，能實現數據統一管理，方便數據共享 （選購）

測試原理

將預先處理好的試樣放置在上下測試腔之間夾緊，對低壓腔和整個系統進行抽真空，當達到規定的真空度后，向高壓腔充入混合試驗氣體，并保證在試樣兩側形成一恒定的壓差，這樣氣體會(huì )在壓差梯度的作用下，由高壓側向低壓側滲透，滲透到低壓腔的試驗氣體由載氣攜帶至色譜分析儀，通過色譜技術處理，從而得到分離膜對試驗氣體各組分的滲透總量、某一組分滲透量、總滲透速率以及某一組分滲透速率的定量結果 。

技術指標

測量范圍：10-5～10-14cm3(S.T.P)?film thinkness/cm2?Sec?cmHg

測試方法：TCD檢測器+色譜標準曲線法

試樣厚度： ≤1mm

檢測靈敏度：不小于3000mV?mL/mg(苯、氫氣）

測試面積：50cm2

試樣數量：1件 (STD，多件可選)

測試腔控溫范圍：5℃～95℃

控溫精度：±0.1℃

樣氣管路控溫范圍：室溫+5℃～100℃

控溫精度：±0.1℃

試驗氣體：Air, O2, N2, CO, CO2, CH4等單一或混合氣體

注：氣源用戶自備；其它氣體可定做；易燃易爆等危險氣體需說明。

試驗氣體壓差：­-0.1MPa～+0.1MPa

測試腔真空度：小于20Pa

載氣：He 或 H2（可選）

載氣壓力：0.05MPa～0.5MPa

外形尺寸：330 mm（L）×380 mm（B）×410mm（H）

電源：AC 220V 50Hz

凈重：46kg

產品配置

標準配置： 主機、計算機、數據工作站軟件、減壓閥組件、數據擴展卡、通信電纜、恒溫控制器、氣相色譜儀、色譜柱、真空脂、真空泵、快速定量濾紙。

選 購 件： 標準膜、真空脂、取樣刀、DSM實驗室數據管理系統。

備注：本機氣源接口系1/8英寸金屬管，氣源用戶自備氣源用戶自備！
