靜液壓試驗的基本目的是為進(jìn)一步測試材料質(zhì)量，將實(shí)際試驗材料制作成為相關(guān)的管材，而后將其置于測試含有一定的水壓的測試設備內，通過(guò)不斷地對管材進(jìn)行施壓，來(lái)記錄其在每一階段所產(chǎn)生的變化，直至其在壓力的作用下發(fā)生滲漏及破壞的情況。此時(shí)測試人員即可根據實(shí)際的測試結果來(lái)計算管材的基本質(zhì)量信息。
管材靜液壓試驗機需參照GB/T6111-2003試驗標準。在試驗過(guò)程中，水源溫度必須保持長(cháng)期恒定，直至測試結束。在時(shí)間上，要根據不同的時(shí)間節點(diǎn)，做好相關(guān)信息的記錄。同時(shí)需注意，在處理過(guò)程中，需盡可能以水作為測試的介質(zhì)，以便于提高試驗信息的準確性與真實(shí)性。

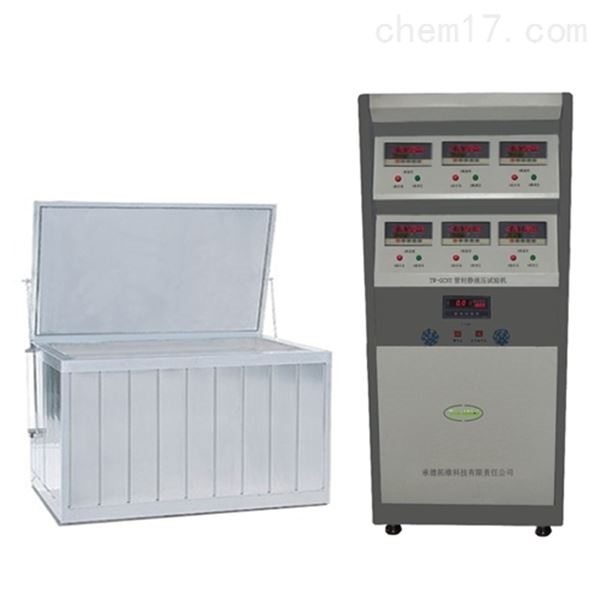

管材靜液壓試驗機的基本流程：
?。?）試樣準備
在試驗開(kāi)始前，需要進(jìn)行系統化的試驗準備工作，管材的選擇應根據實(shí)際的試驗要求而定，除相關(guān)標準中有特殊要求外，試驗至少應準備三個(gè)試樣，試樣數量取決于試驗的目的（如性能試驗、內部或外部質(zhì)量控制試驗）。管材自由長(cháng)度的選擇：若其公稱(chēng)外徑≤315mm時(shí)，則每個(gè)試樣在兩個(gè)密封接頭之間的自由長(cháng)度應不小于試樣外徑的三倍，但最小不得小于250mm；當管材公稱(chēng)直徑>315mm時(shí)，其最小自由長(cháng)度應≥1000mm。
?。?）對試樣進(jìn)行調節
試樣的調節不容忽視，是試驗開(kāi)始前較為主要的準備階段。首先需在試驗所用恒溫箱內充滿(mǎn)水，在此過(guò)程中，要確保恒溫箱的基本清潔，避免其雜質(zhì)對試驗結果產(chǎn)生影響。其次要確保水溫的恒定，其平均溫差為±1℃，最大偏差為±2℃。
?。?）試驗步驟
在試驗進(jìn)行過(guò)程中，需確保試驗內容能夠符合相關(guān)的試驗標準，在介質(zhì)的選擇上，應選用水作為直接的傳導介質(zhì)，以達到較好的試驗效果。首先將經(jīng)過(guò)狀態(tài)調節后的試樣與加壓設備連接起來(lái)，排凈試樣內的空氣，然后根據試樣的材料、規格尺寸和加壓設備情況，在30s至1h之間用盡可能短的時(shí)間，均勻平穩地施加壓力至壓力值，在施加壓力的過(guò)程中，需保證壓力數值的平穩，避免某一階段施壓壓力過(guò)大而造成試驗結果的不準確。
在恒溫環(huán)境中，試驗試樣可選擇懸掛方式進(jìn)行試驗，同時(shí)要將溫度控制在相對平衡的范圍內，平均溫差為±1℃，最大偏差為±2℃。若在正常壓力環(huán)境與溫度環(huán)境的試驗過(guò)程中，試樣出現破壞與滲漏，則需及時(shí)的做好相關(guān)的信息記錄工作。信息的全面性極為重要，所以在信息記錄時(shí)，應重點(diǎn)記錄試樣破壞及滲漏的具體時(shí)間及試樣的韌性與脆性數值等。實(shí)驗過(guò)程中，如果試樣在距離密封接頭小于0.1L0處出現破壞，則試驗結果無(wú)效，應另取試樣重新試驗（L0為試樣的自由長(cháng)度）。
