刀具幾何角度影像測量?jì)x特點

刀具幾何角度影像測量?jì)x該儀器適用于以二座標測量為目的一切應用領域如：品質檢測、工程開發、繪圖等用途。方便測量前角、后角、螺旋角、齒隙角等刀具角度，還可以進行基本幾何測量（圓直徑、長度、刃寬、芯厚、粗糙度等）。 相對于其他產品系列比較而言，該系列具有結構簡單、承載能力強、工件放置空間開闊、裝卸

D-EVM-3020D刀具幾何角度影像測量?jì)x該儀器適用于以二座標測量為目的一切應用領域如：品質檢測、工程開發、繪圖等用途。方便測量前角、后角、螺旋角、齒隙角等刀具角度，還可以進行基本幾何測量（圓直徑、長度、刃寬、芯厚、粗糙度等）。 相對于其他產品系列比較而言，該系列具有結構簡單、承載能力強、工件放置空間開闊、裝卸便捷等特點。詳細介紹
產品名稱：刀具幾何角度影像測量?jì)x

產品型號：D-EVM系列
產品簡介：D-EVM-3020D刀具幾何角度影像測量?jì)x適用于以二座標測量為目的一切應用領域如：品質檢測、工程開發、繪圖等用途。方便測量前角、后角、螺旋角、齒隙角等刀具角度，還可以進行基本幾何測量（圓直徑、長度、刃寬、芯厚、粗糙度等）。 相對于其他產品系列比較而言，該系列具有結構簡單、承載能力強、工件放置空間開闊、裝卸便捷等特點。

產品特點:

●測量系統：高解析彩色CCD/高速影像采集卡

●光學尺：X/Y軸,解析度0.001mm

●工作臺及立柱：高精度花崗巖

●驅動：精密的無牙光桿傳動設計，實現快速移動

●Z 軸：調焦范圍±100mm

●軟體：配有手動測量軟件

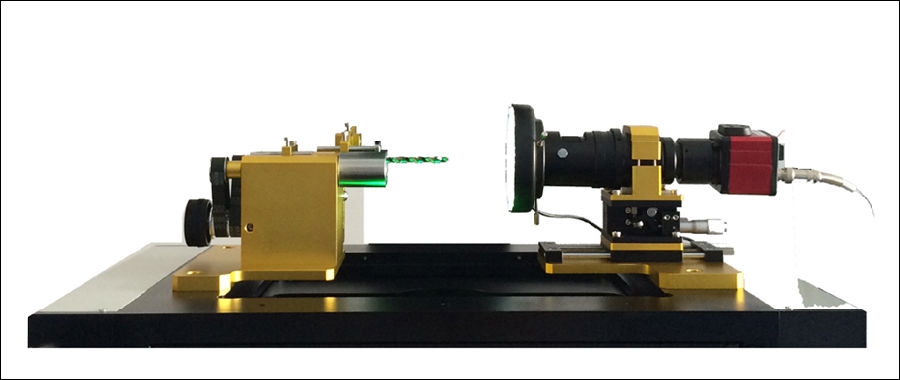

●選配：側向檢測組件(適用于刀具及鉆頭類)

刀具及鉆頭類快速工裝夾具,可以360度

轉動檢測及端面檢測.

●環境：電源:AC110v-220V 50/60Hz 溫度20±5℃

規格參數：

刀具幾何角度影像測量?jì)x相關附件：

適用范圍：

1、軸類零件圓度、同心度、圓周跳動、端面的精密檢測

2、軸類零件外圓及內園參數的同時精密測量

3、軸類零件多點參數的同時精密測量

4、手動360度轉動,具有快速夾裝、精度高、通用性強等特
