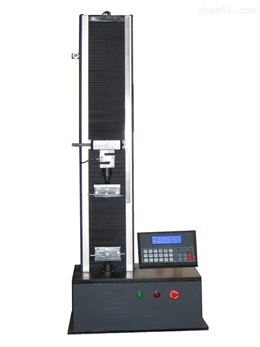

電子拉力試驗機

05電子拉力試驗機
一、主要用途和使用范圍
本機主要用于各種非金屬及復合材料進行常規力學性能指標的測試。專業設計的自動控制和數據采集系統，實現了數據采集和控制過程的全數字化調整。本設備能夠對材料做拉伸、壓縮、彎曲試驗。該設備適用于航空航天、石油化工、玻璃纖維、陶瓷、防水卷材、電線電纜、彈簧、紡織、纖維、橡膠、塑料、食品、醫藥包裝、土工布、薄膜、木材、紙張等制造業以及各級產品質量監督部門，同時還適用于大中專院校進行教學演示工作。

二、主要技術指標
1. 大試驗力： 500N；
2. 試驗力測量范圍：滿量程的2%-100%；
3. 試驗力測量精度：優于示值的±1%
4. 速度測量范圍：0.5～500mm/min
5. 速度測量準確度：±1%；
6. 拉伸行程：0～650mm；
7、設備尺寸：長54CM 寬42CM 高1.6米
8.設備噸位：120KG
9. 供電電源：220V，50Hz
三、05電子拉力試驗機功能介紹
1. 自動標定：系統可自動實現示值準確度的標定；
2. 自動顯示：在整個試驗過程中，實時顯示試驗力、位移、峰值、斷后延伸率等。
3. 破斷判斷:試樣斷裂后,移動橫梁自動停止移動;
4. 限位保護:具有機械和程控兩級限位保護功能;
四、系統配置
1. 5000N主機一臺；
2.拉伸、壓縮附具一套;
3. 高精度步進伺服電機一副;
4. 步進伺服電機驅動器一副；
5. 高精度減速系統一套;
6. 高精度500N負荷傳感器一支;
7. 單片機控制系統一套；
五、試驗機的安裝
1.安裝在穩固的工作臺上或平整堅固的地面上；
2.應盡量遠離門窗等空氣流動性大的地方；
3.環境中無明顯電磁場干擾；
4.防止暴曬或靠近空調設備等；
5.環境溫度：20±5℃且每小時波動小于2℃；相對濕度：≤80%；
6.電源頻率：50Hz；
7.電源電壓：AC 380±10V 50Hz 功率3.0KW。
8. 要求電源必須有接地線，對此用戶應予特別注意。
因該機具有接地保護，如不使用帶地線的電源，萬一漏電，可能傷人。
9． 水平調整：
將水平儀放在試驗機平臺面上調整下面的四個可調支腳，使試驗機的試驗平臺處于水平狀態。此時主機即為安裝完畢。
