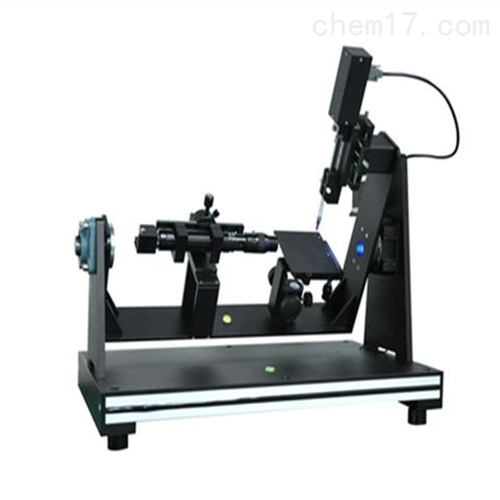

自動傾斜接觸角測量?jì)x

350接觸角

一·概述（Summary）

350接觸角（Contact angle）是指在氣、液、固三相交點處所作的氣-液界面的切線，此切線在液體一方的與固-液交界線之間的夾角θ，接觸角測量是現今表面性能檢測的主要方法。

SDC-350自動傾斜接觸角測量?jì)x是采用光學成像的原理，通過圖像輪廓分析方式測量樣品表面接觸角、潤濕性能、表面能等性能，設備性?xún)r(jià)比*、功能全面、可滿足常規樣品表面潤濕性能測量。

二·應用（Application）

自動傾斜接觸角測量?jì)x廣泛應用于各個行業領域，在手機制造、玻璃制造、表面處理、材料研究、化學化工、半導體制造、涂料油墨、電子電路、紡織纖維、醫療生物等領域，接觸角測量已經成為了一項評估表面性能的重要儀器。

（部分測試功能需要選購專門附件完成）

1. 液體在固體表面的鋪展、滲透、吸收等潤濕行為，座滴法測量靜態接觸角；

2. 材料在固體表面的前進角、后退角、接觸角滯后、滾動角、動態接觸角測量；

3. 吸收材料的連續實時研究及過程記錄，接觸角隨時間變化曲線分析；

4. 各種特殊材料的接觸角測量，如粉末、彎曲曲面、超疏水/超親水樣品；

5. 附著滴法測試材料浸沒在液體中的接觸角測試；

6. 懸滴法測量各種液體表界面張力及其極性、色散分量；

7. 計算固體表面自由能（Surface free energy），及其極性色散分量分析；

8. 分析液體在固體表面的粘附功（Adhersion），評估固體表面均勻性、清潔度等。

三·設備原理（Principle）

如上圖、接觸角測量?jì)x主要由光源、注射單元、樣品臺、采集系統、分析軟件五大部分組成，設備采用光學成像的原理。

光源采用密集LED冷光設計，發光均勻，圖像清洗，壽命長；

注射單元采用微量手動旋鈕式進液，滴液穩定，精度高；

樣品臺采用三維手動精調平臺，操作靈活，定位準確，樣品臺可根據實際樣品尺寸定制；

采集系統采用黑白進口CCD相機，拍攝穩定，圖像清晰，真實可靠，鏡頭采用德國工業級進口配置，0.7-4.5倍放大可調，成像無畸形變形；

分析軟件功能強大，具備一鍵式全自動擬合能力，具備的擬合方法，滿足各種液滴形態的準確擬合；

五·符合國家的相關標準（Accord with national standard）

1.GB/T 24368-2009(玻璃表面疏水污染物檢測)；

2.SY/T5153-2007（油藏巖石潤濕性測定方法）；

3.ASTM D 724-99（2003）（紙的表面可濕性的試驗方法）；

4.ASTM D5946-2004（塑料薄膜與水接觸角度的測量）；

5.ISO15989（塑料薄膜和薄板電暈處理薄膜的水接觸角度的測量）；

六·產品特點（Product features）

主機采用高強度航空鋁合金結構搭配模塊化設計理念，自主研發的集成芯片電路控制，采納進口接觸角設備的設計精華與配置，保證儀器具有*的穩定性；
采用工業級密集可調LED冷光源系統（壽命25000H以上），保證成像更清晰，同時避免額外熱度所導致的小液滴揮發；
采用高性能日本*工業機芯，工業級連續變倍顯微鏡，確保圖像的真實性，獲取好的成像效果；
采用USB2.0標準接口，數據傳輸速度快，兼容性高，成像穩定性強；
提供德國進口的接觸角測量校準樣，確保儀器的準確性，角度校準標準片3°5°8° ；60°90°120°；115°（選配）；
采集系統設計靈活，適用于絕大部分測量環境，簡單應付多種復雜的樣品表面測量；
擁有先進接觸角分析方法，滿足所有種類液滴成像的準確擬合

 采用的計算方法，軟件已實現全自動擬合避免人為操作造成的誤差；
具備雙邊接觸角測量快速擬合功能，更全面量分析液體與固體的表面潤濕性能、更準確的分析表面的實際潤濕情況；


動態拍攝、視頻快速測試數據，可以連續性記錄測試接觸角的變化，再由軟件自動批量擬合；


軟件自動生成報告，其中涵蓋   Word形式、Excel形式、譜圖

  形式等多種數據報告；
