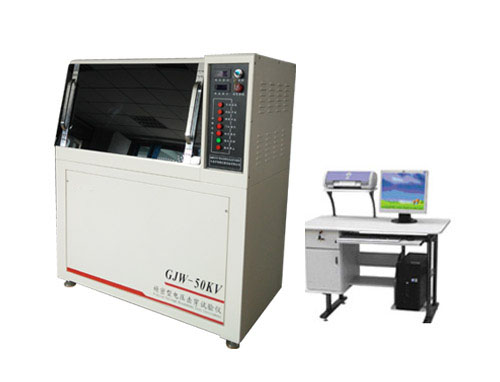

GJW系列計算機控制電壓擊穿試驗儀

序號

型號（GJW）

5KV

10KV

20KV

50KV

100KV

150KV

1

輸入電壓

                            AC220V   50Hz

2

輸出電壓

AC：0～5kV； DC：0～5kV

AC：0～10kV； DC：0～10kV

AC：0～20kV

DC：0～20kV

AC：0～50kV； DC：0～50kV

AC：0～100kV； DC：0～100kV

AC：0～200kV； DC：0～200kV

3

輸出功率

0.5kVA

1kVA

2kVA

5kVA

10kVA

15kVA

4

測量范圍

AC：0.05～5kV； DC：0～5kV

AC：0.5～10kV； DC：0.5～10kV

AC：1～20kV； DC：1～20kV

AC：5～50kV； DC：5～50kV

AC10～100kV； DC10～100kV

AC15～200kV； DC15～200kV

5

測量誤差

≤ 2％

6

升壓速率

0.025kV/s～0.5/s

0.05kV/s～1kV/s

0.1kV/s～2kV/s

0.25kV/s～5kV/s

0.5kV/s～10kV/s

0.75kV/s～15kV/s

7

耐壓時間

                                 0～4H(德標8H或15H)

8

9

漏電流

                                   1～30 mA可由計算機軟件自由進行設定

電源

  交流220V±10%的單相交流電壓和50Hz±1%的頻率

10

試驗環境

  溫度：15 ～ 30℃，相對濕度：0～85%能夠穩定運行。

11

外形尺寸

長×寬×高：770×650×1050 mm

 1570×1240×1850 mm

12

設備自重

100kg

13

接地要求

儀器需要單獨接地，接地附合國家標準要求，金屬棒深埋地下至少要1.5米以下

高壓擊穿設備安全說明：

1、設備要安裝單獨的保護地線。接保護地線，主要是減少試樣擊穿時對周?chē)a(chǎn)生的較強的電磁干擾。也可避免控制計算機失控。

2、直流試驗放電報警功能:在設備做完直流試驗時,當開啟試驗門時設備會(huì )自動報警,直至使用設備上的放電裝置放電后報警會(huì )自動取消.(注：因為直流試驗后不放電會(huì )危險到人身安全,不能直接拿取電極,起到提醒使用人員放電以免造成人身傷害)。

3、試驗放電裝置，隨主機為一體化，改進了以往單獨配備一根放電桿的功能。

4、該試驗設備的電路設有多項保護措施，主要有：過流保護、失壓保護、漏電保護、短路保護、直流試驗放電報警等。

5、六級高壓安全斷電控制：

①總電源開關

②高壓斷電開關（鑰匙開關）

③調壓器復位開關

④試驗箱門安全開關

⑤高壓變壓器輸入側限流空開

⑥漏電保護開關

八、  主要配置及關鍵元器件明細表

我公司實現計算機化管理，實行客戶定期電話回訪制度，定期復查設備的工作情況，定期電話指導用戶對設備進行保養和檢測，以便設備正常運轉，跟蹤客戶的設備使用情況，以便及時對設備進行維護。
