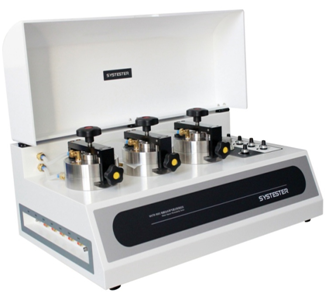

9002水蒸氣透過率測試儀（電解法）

9002水蒸氣透過率測試儀(電解法)

一、應用范圍

薄膜：

9002水蒸氣透過率測試儀(電解法)適用于各種塑料薄膜、復合膜水蒸氣透過率的高精度定量測定，如：鋁箔復合膜、鍍鋁膜、PVC硬片、藥用鋁箔、共擠膜、流延膜、太陽能背板等。

容器：

適用于各種瓶、盒、袋等包裝容器水蒸氣透過率的高精度定量測定，如：各種口服及外用液體瓶、各種藥用固體瓶等藥品包裝容器；利樂(lè )包裝盒、酸奶杯等各種食品包裝容器。

二、主要特點

? 電解法測試原理

? 嵌入式系統，遠程維護、升級

? 三腔測試

? 試驗過程全自動，無須人工干預，一鍵試驗

? 高精度水浴控溫，三腔獨立溫度傳感器實時監控試驗溫度

? 試驗濕度自動控制，可自行設置、調節

? *傳感器，保證了結果精度、重復性

? *管路系統，更適合*阻隔材料測試

? *控制器件，系統運行可靠，壽命更長

? *精密流量調節，控制，操作體驗好

? *操作件，追求用戶體驗

? *溫度、濕度傳感器，準確指示試驗條件

? 配置專業軟件，具有強大的后臺分析功能

? 多種試驗模式可選擇，可滿足各種標準、非標、快速測試

? 數據追蹤、溯源；系統日志記錄

? 5級用戶權限管理，滿足GAMP5

? 一鍵生成報表

? 過壓、過流、過溫、過載自動保護；多重保護

? 可支持容器測試 （另購）

? 支持標準膜快速校準，也可支持標準源校準、檢具校準

? 完全依據國內、標準要求設計

? 自主技術，擁有完全的自主知識產權

? 支持DSM實驗室數據管理系統，可實現數據統一管理。（另購）

三、測試原理

薄膜：

將待測試樣裝夾在恒溫的干、濕腔之間，使試樣兩側存在一定的濕度差，由于試樣兩側濕度差的存在，水蒸氣會(huì )從高濕側向低濕側擴散滲透，在低濕側，水蒸氣被干燥載氣攜帶至水分析傳感器，通過對傳感器電信號的分析計算，從而得到試樣的水蒸氣透過率和透濕系數。

容器：

容器的外側是高濕氣體，內側則是流動的干燥氣體，由于容器內外濕度差的存在，水蒸氣將穿透容器壁進入容器內部，進入容器內部的水蒸氣將由流動的干燥載氣攜帶至水分析傳感器，通過對傳感器電信號的分析計算，可得到容器的水蒸氣透過率等結果。

四、技術指標

薄膜測試

測量范圍：0.001～20g/m2·24h（常規）

                0.01～400 g/m2·24h（可選）

分 辨 率：0.001 g/m2·24h

控溫范圍：5℃～95℃ 另購

控溫精度：<±0.1℃

濕腔濕度：0%RH、35%RH～90%RH、100%RH，標準90%RH

控濕精度：<±1%RH

試樣數量：3 件

測試面積：50 cm2 × 3 /

試樣尺寸：150 mm×94mm 大：Φ180mm*400mm

試樣厚度：≤5mm /

載    氣：99.999%高純氮氣 （氣源用戶自備）

載氣壓力：≥0.16MPa

載氣流量：0~200 ml/min

氣源接口：1/8英寸金屬管

電    源：AC 220V 50Hz

主機尺寸：730 mm（L）×590 mm（B）×350mm（H）

主機凈重：55kg

五、執行標準

GB/T 21529、ISO 15106-3、DIN 53122-2、YBB 00092003

六、產品配置

標準配置： 主機、專業軟件、數據擴展卡、通信電纜、恒溫控制器、氮氣瓶精密減壓閥、取樣器、真空脂、取樣刀

選 購 件：計算機、容器測試輔具、標準膜、真空脂、取樣刀、DSM實驗室數據管理系統。

說明：

1. 本機氣源接口系1/8英寸金屬管；氣源、蒸餾水用戶自備；

2. 容器測試功能需另行選購。
